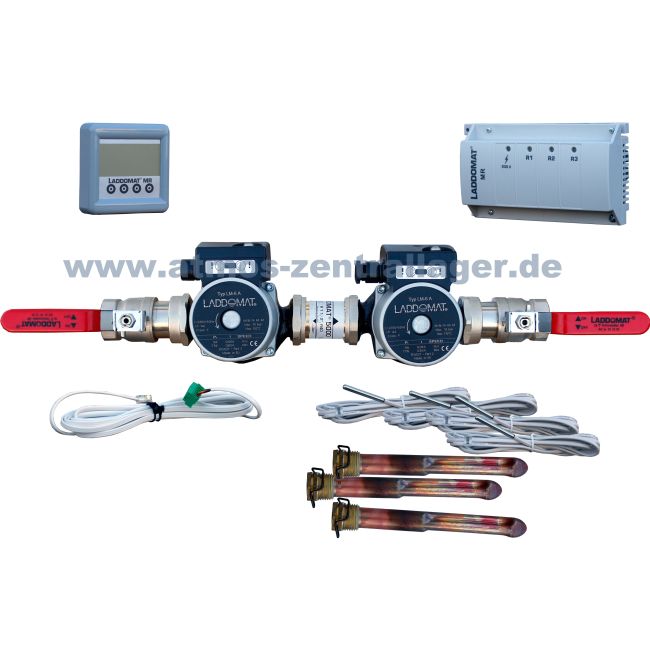

Laddomat 5000 Komplettset
Artikelnummer
06.01.52
Verfügbarkeit:
auf Lager
- 1x MR Anschlusszentrale
- 4x Fühler 3m NTC 50K bei 25°C
- 3x Tauchhülse 1/2"
- 1x Schlitten zur Fühlerbefestigung am Rohr
- 1x Bedienfeld
- 1x Anschlusskabel für Bedienfeld
- 2x Laddomat Hocheffizienzpumpe Typ LM 6
- 2x Pumpenkugelhahn
- 1x DBV Doppelrückschlagventil mit unterschiedlichen Durchflussmengen
Laddomat 5000 Funktionsbeschreibung
Laden des Nebenpuffers
Wenn der Kessel oder die Solaranlage den Hauptpuffer so weit erwärmt hat, dass die eingestellte Temperatur überschritten wird, startet die Ladepumpe und leitet heißes Wasser in den Nebenpuffer. Der Fühler am Boden des Nebenpuffers stoppt den Ladevorgang, sobald der Nebenpuffer vollständig geladen ist.
Rückladen auf den Hauptpuffer
Bei Abkühlung des Hauptpuffers startet die Entladepumpe und leitet heißes Wasser aus dem oberen Bereich des Nebenpuffers in den oberen Bereich des Hauptpuffers. Dieser Vorgang erfolgt langsam, so dass eine Wärmeschichtung entsteht. Die Entladepumpe wird nach Wärmeverbrauch im Hauptpuffer in Intervallen gestartet und gestoppt. Die Entladung kann nur gestartet werden, wenn der Nebenpuffer wärmer ist als der Hauptpuffer.
Laddomat 5000 – patentiertes DBV Doppelrückschlagventil
Ein Doppelrückschlagventil verhindert eine ungewollte Zirkulation zwischen den Pufferspeichern. Durch eine eingebaute Durchflussdrosselung beim Laden entsteht so eine optimale Wärmeschichtung. Da das Rückschlagventil in beide Richtungen federbelastet ist, ist es richtungsunabhängig.
