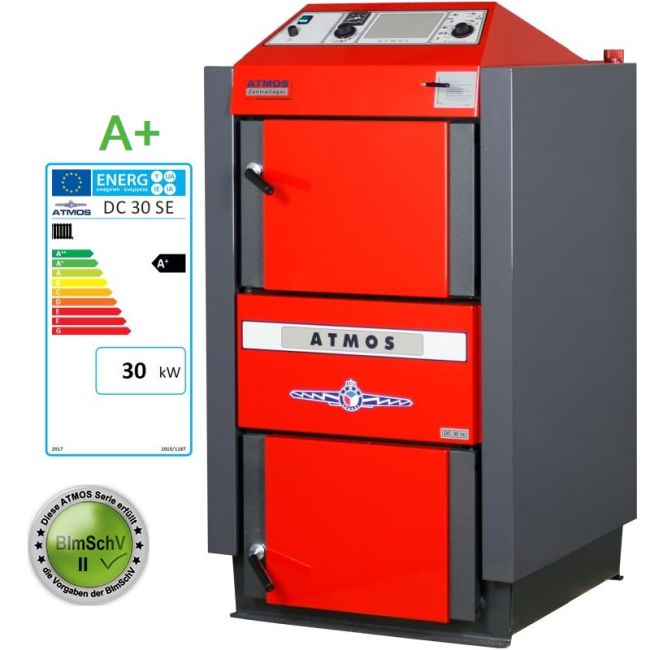

ATMOS Holzvergaser DC30SE

Artikelnummer 01.07.30

Verfügbarkeit: auf Lager

_{nicht-förderfähiger Holzvergaser
Leistung 30 kW
max. Brennholzlänge 530 mm
BImSchV II
Energieeffizienzklasse A+
empfohlene Puffergröße 2000 Liter}

Anmelden

Lieferumfang
Details
Technische Details
Download & Links

1 x ATMOS Holzvergaser DC30SE

1 x Saugzuggebläse

1 x Reinigungszubehör komplett

1 x Honeywell Feuerzugsregler

1 x KFE Ventil

ATMOS SE Holzvergaserkessel

Zur ATMOS SE Holzvergaser Serie gehört der DC30SE Holzvergaser. Es handelt sich bei der ATMOS SE Serie um eine sehr solide Kesselserie, die gern von Handwerksbetrieben eingesetzt wird, wenn es keine Förderung für die Holzvergaserheizung gibt. Gerade der ATMOS DC30SE bietet mit 140 Litern ein sehr großes Füllvolumen und schafft damit im Einfamilienhausbereich die Basis für eine bequeme Holzheizung. Der DC30SE ist standardmäßig mit einem Saugzugebläse ausgestattet.

Wie auch bei den anderen ATMOS Holzvergaserserien sind die Kessel der SE Serie im Brennkammerbereich durch Schamottkeramik geschützt. Die Kessel sind zudem einfach in der Bedienung und leicht zu reinigen.

Ausstattung:

Holzvergaser aus hochwertigem 6mm Kesselstahl
kompakter, robuster Kesselaufbau
keramische Brennkammer
einfache Bedienung, geringer Reinigungsaufwand
Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
serienmässig mit stromsparenden Saugzuggebläse
Saugzuggebläse und Primärluft über Rauchgas- u. Kesselthermostat geregelt
standardmäßige Pufferladeregelung
Optional: Witterungsgeführte Regelung für 1 oder 2 Mischerkreise, 1 Warmwasser und
Solar (Kesselschaltfeld bereits vorbereitet)

ATMOS Zentrallager GmbH

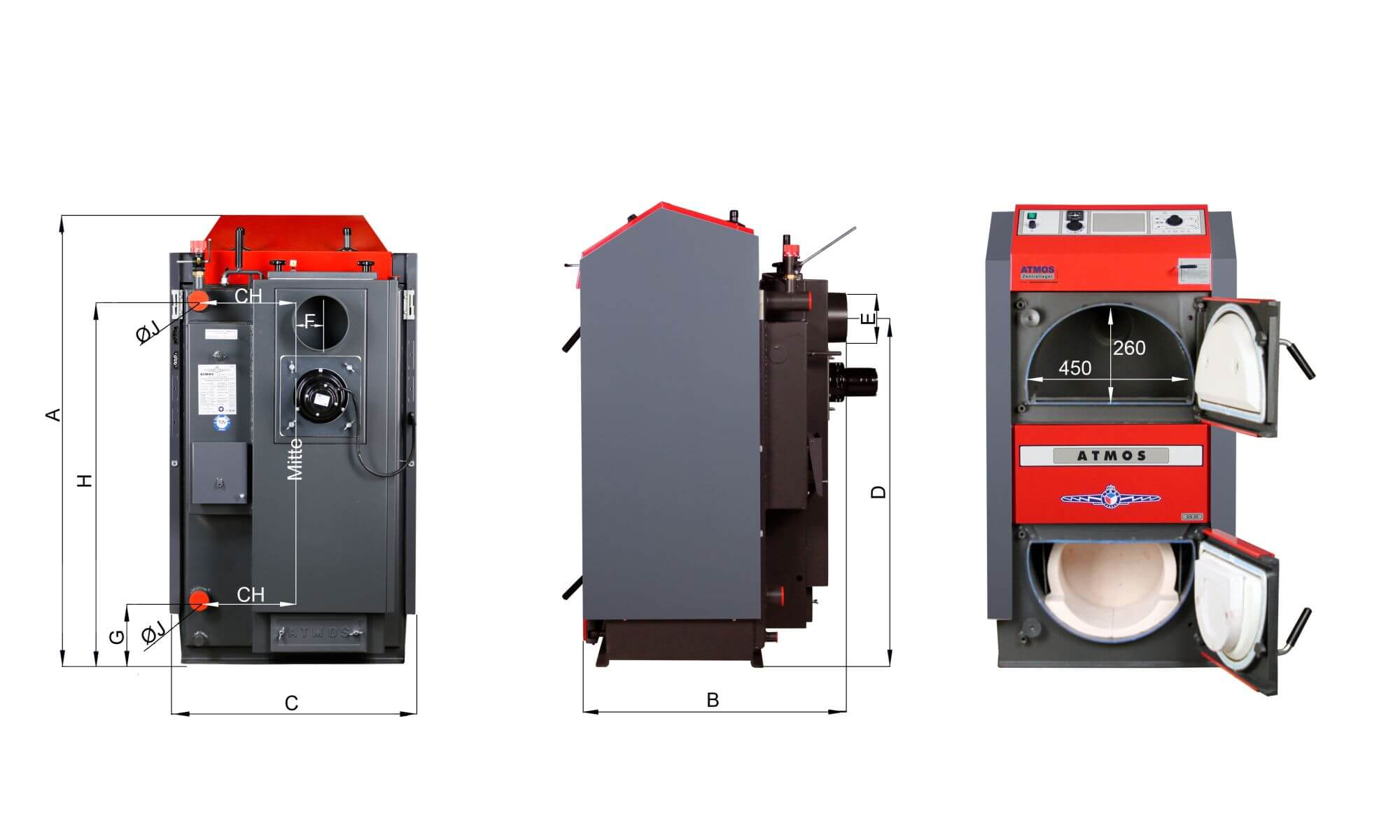

Maße	DC30SE
A	1180
B	970
C	670
D	946
E	150/152
F	75
G	180
H	1000
CH	255
I	255
J	1 1/2″

Technische Daten		DC30SE
LEISTUNG	in kW	30
Energieeffizienzklasse	—	A+
Stufe nach BlmSchV	—	II
Heizfläche	in m²	2,9
Brennstoffschacht Inhalt	in dm³	140
Füllöffnung Abmessung	in mm	450×260
vorgeschriebener Schornsteinzug	in Pa	24
max. Arbeitsdruck Wasser	in kPa	250
Kesselgewicht	in kg	400
Abzugsrohrstutzen Durchmesser	in mm	150/152
Elektroteile Schutzart	IP	20
Elektrische Leistungsaufnahme	in W	50
Kessel-Wirkungsgrad	in %	86,6
KESSELKLASSE NACH EN 303-5	—	3
Abgastemperatur bei Nennleistung	in °C	225
Massenstrom Abgase bei Nennleistung	in kg/s	0,018
Staub Emission	in mg/m³	12
CO Emission	in mg/m³	263
Vorgeschriebener Brennstoff	—	Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm
Durchschnittsverbrauch bei Nennleistung	in kg/h	7,2
Maximale Brennholzlänge	in mm	530
Wasservolumen im Kessel	in dm³	80
Anschlussspannung	in V/Hz	230/50
Vorgeschriebene minimale Rücklauftemperatur	in °C	65
Vorgeschriebene Betriebstemperatur des Kessels	in °C	80-90

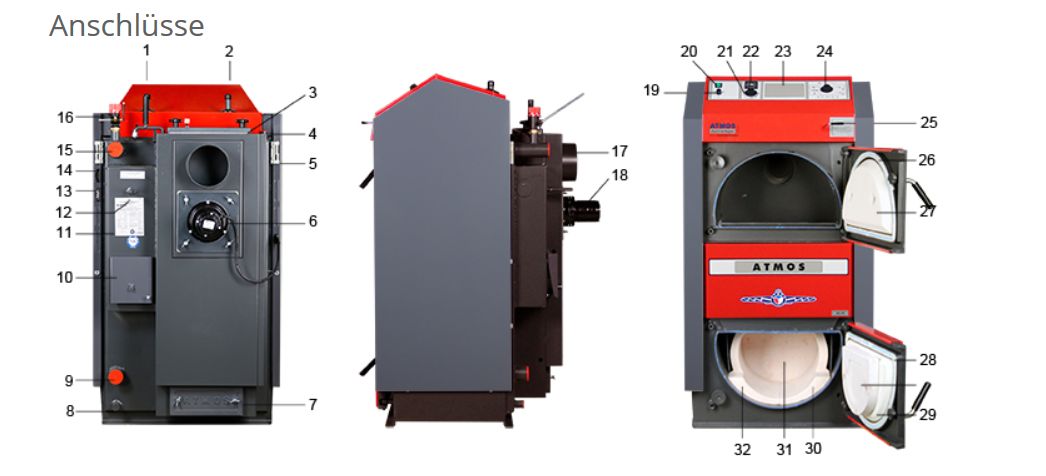

Nr.	Bauteil	Nr.	Bauteil
1.	Anschluss für thermische Ablaufsicherung	18.	Saugzuggebläse
2.	Anschluss für thermische Ablaufsicherung	19.	STB Sicherheitsthermostat
3.	oberer Reinigungsdeckel	20.	Hauptschalter
4.	Tauchhülse für thermische Ablaufsicherung	21.	Kesselthermostat
5.	Kabeleinführungsschacht	22.	Kesselthermometer
6.	Saugzuggebbäse UCJ4C52	23.	Schacht für Regelung
7.	unterer Reinigungsdeckel	24.	Rauchgasthermostat
8.	Anschluss für Entleerungshahn ½“	25.	Gestänge für Anheizklappe
9.	Holzvergaser – Kesselrücklauf	26.	Türdichtung
10.	Frischluftklappe	27.	obere Türsibrale
11.	Typenschild	28.	Türdichtung
12.	Primärluftgestänge	29.	untere Türsibrale
13.	Anschlussklemme – Ladepumpe	30.	Brennkammer – rechte Seite
14.	Anschlussklemme – Stromanschluss 230V	31.	hintere Front
15.	Holzvergaser – Kesselvorlauf	32.	Brennkammer – linke Seite
16.	Feuerzugsregler
17.	Rauchrohranschluss
