ATMOS Holzvergaser DC40GSE mit Türanschlag links
Artikelnummer
01.04.40-L
Verfügbarkeit:
auf Lager
- Holzvergaser mit 40 kW Leistung
- linke Ausführung mit Türanschlag links
- maximale Brennholzlänge 580 mm
- Energieeffizienzklasse A+
- Mindestpuffergröße 2200 Liter
- empfohlene Puffergröße 3000 Liter
- Holzvergaser mit 40 kW Leistung
- linke Ausführung mit Türanschlag links
- maximale Brennholzlänge 580 mm
- Energieeffizienzklasse A+
- Mindestpuffergröße 2200 Liter
- empfohlene Puffergröße 3000 Liter
1 x ATMOS Holzvergaser DC40GSE mit Türanschlag Links
1 x Saugzuggebläse
1 x Reinigungszubehör komplett
1 x Honeywell Feuerzugsregler FR124
1 x Aschelade
1 x KFE Ventil
Förderhinweis: Weitere Infos: www.atmos-zentrallager.de/aktuelle-foerderung.html
Atmos DC40GSE Holzvergaser 40 kW linke Ausführung
Der Atmos DC40GSE in linker Ausführung ist ein leistungsstarker Holzvergaser für große Heizungsanlagen. Die linke Ausführung wird verwendet, wenn der Türanschlag auf der linken Seite benötigt wird oder die Einbausituation dies erfordert.
Mit 40 kW Leistung und großem Füllraum eignet sich dieser Holzvergaser besonders für große Einfamilienhäuser, Mehrfamilienhäuser oder landwirtschaftliche Gebäude mit höherem Wärmebedarf.
Die bewährte GSE Vergasertechnik mit großem Abgaswärmetauscher sorgt für einen hohen Wirkungsgrad und niedrige Emissionen. Die Abgastemperatur wird über den Belimo Stellmotor automatisch begrenzt und sorgt für einen wirtschaftlichen Betrieb.
Der große Füllraum ermöglicht das Verfeuern von Scheitholz bis 580 mm Länge und sorgt für lange Heizintervalle. Die keramische V-Form verhindert Hohlbrand und sorgt für ein sauberes Nachrutschen des Holzes.
Die keramisch ausgekleidete Brennkammer ermöglicht hohe Verbrennungstemperaturen und eine sehr saubere Verbrennung.
Der DC40GSE ist förderfähig, wenn die Anlage entsprechend den aktuellen Förderbedingungen installiert wird.
Eigenschaften
- Holzvergaser aus hochwertigem 6 und 8 mm Kesselstahl
- linke Ausführung mit Türanschlag links
- großer Füllraum für lange Heizintervalle
- keramische Brennkammer
- hoher Wirkungsgrad
- sehr gute Staub- und CO-Werte
- stromsparendes Saugzuggebläse
- separater Rauchgasthermostat
- integrierter Sicherheitswärmetauscher
- großer Abgaswärmetauscher
- Abschaltautomatik nach Abbrand
- Belimo Stellmotor
- Pufferladeregelung serienmäßig
Garantieverlängerung bis 7 Jahre möglich Details hier
| Maße | DC40GSE |
| A | 1431 |
| B | 1120 |
| C | 680 |
| D | 1092 |
| E | 150/152 |
| F | 75 |
| G | 185 |
| H | 1152 |
| CH | 256 |
| I | 256 |
| J | 2″ |
| Technische Daten | DC40GSE | |
| LEISTUNG | in kW | 40 |
| Energieeffizienzklasse | — | A+ |
| Stufe nach BlmSchV | — | II |
| Heizfläche | in m² | 3,8 |
| Brennstoffschacht Inhalt | in dm³ | 170 |
| Füllöffnung Abmessung | in mm | 450×260 |
| vorgeschriebener Schornsteinzug | in Pa | 22 |
| max. Arbeitsdruck Wasser | in kPa | 250 |
| Kesselgewicht | in kg | 548 |
| Abzugsrohrstutzen Durchmesser | in mm | 150/152 |
| Elektroteile Schutzart | IP | 20 |
| Elektrische Leistungsaufnahme | in W | 50 |
| Kessel-Wirkungsgrad | in % | 90,0 |
| KESSELKLASSE NACH EN 303-5 | — | 3 |
| Abgastemperatur bei Nennleistung | in °C | 175 |
| Massenstrom Abgase bei Nennleistung | in kg/s | 0,021 |
| Staub Emission | in mg/m³ | 9 |
| CO Emission | in mg/m³ | 100 |
| Vorgeschriebener Brennstoff | — | Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm |
| Durchschnittsverbrauch bei Nennleistung | in kg/h | 10 |
| Maximale Brennholzlänge | in mm | 580 |
| Wasservolumen im Kessel | in dm³ | 112 |
| Anschlussspannung | in V/Hz | 230/50 |
| Vorgeschriebene minimale Rücklauftemperatur | in °C | 65 |
| Vorgeschriebene Betriebstemperatur des Kessels | in °C | 80-90 |
| Nr. | Bauteil | Nr. | Bauteil |
| 1. | Anschluss für thermische Ablaufsicherung | 18. | Saugzuggebläse |
| 2. | Anschluss für thermische Ablaufsicherung | 19. | STB Sicherheitsthermostat |
| 3. | oberer Reinigungsdeckel | 20. | Hauptschalter |
| 4. | Tauchhülse für thermische Ablaufsicherung | 21. | Kesselthermostat |
| 5. | Kabeleinführungsschacht | 22. | Kesselthermometer |
| 6. | Saugzuggebbäse UCJ4C52 | 23. | Schacht für Regelung |
| 7. | unterer Reinigungsdeckel | 24. | Rauchgasthermostat |
| 8. | Anschluss für Entleerungshahn ½“ | 25. | Gestänge für Anheizklappe |
| 9. | Holzvergaser – Kesselrücklauf | 26. | Türdichtung |
| 10. | Frischluftklappe | 27. | obere Türsibrale |
| 11. | Typenschild | 28. | Türdichtung |
| 12. | Primärluftgestänge | 29. | untere Türsibrale |
| 13. | Anschlussklemme – Ladepumpe | 30. | Brennkammer – rechte Seite |
| 14. | Anschlussklemme – Stromanschluss 230V | 31. | hintere Front |
| 15. | Holzvergaser – Kesselvorlauf | 32. | Brennkammer – linke Seite |
| 16. | Feuerzugsregler | 33. | Rauchgasthermostat 2 |
| 17. | Rauchrohranschluss | 34. | Belimo Stellantrieb |
8595183306763
Auf unserem YouTube-Kanal Techniktresen finden Sie weitere Videos rund um ATMOS Holzvergaser.
Laddomat 21/100 mit Wilo PARA 8m 72°C 50 - 80kW
- Laddomat 21-100 Pumpengruppe
- für ATMOS Holzvergaser
- für Kessel 36–80 kW
- Thermoeinsatz 72°C
- mit Hocheffizienzpumpe
Nur mit Rücklaufanhebung verlängert sich die Garantie auf den Kesselkörper von 2 auf 5 bzw. 7 Jahre.
Kesselsicherheitsgruppe 1" 2,5 bar mit Isolierung
- Kesselsicherheitsgruppe 2,5 bar
- Anschluss 1" IG
- mit Manometer, Schnellentlüfter und Sicherheitsventil
- für ATMOS Holzvergaser und Pelletkessel
Hinweis: ATMOS schreibt den Einsatz einer Kesselsicherheitsgruppe mit max. 2,5 bar vor. Bei Verwendung einer Sicherheitsgruppe mit höherem Ansprechdruck entfällt der Garantieanspruch auf den Kesselkörper.
Thermische Ablaufsicherung
- Original thermische Ablaufsicherung
- Schutz vor Überhitzung des Kessels
- für ATMOS Holzvergaser und Pelletkessel
- wichtige Sicherheitseinrichtung
- Original Ersatzteil
Zugbegrenzer für Verbindungsstück
- - zur nachträglichen Montage auf dem Verbindungsstück
- - passend für die Rohrgrößen Ø130mm bis Ø 180mm
Partikelabscheider - OekoTube Inside 150 x 500
Um die Emission von Feinstaub aus Heizanlagen zu minimieren und staatlichen Auflagen gerecht zu werden, wird ein Partikelabscheider direkt am Abgasrohr des Heizkessels installiert. Je nach Kesseltyp können diese die Feinstaubemissionen um 80 – 95% reduzieren und leisten somit einen wertvollen Beitrag zum Umweltschutz.
Ein Engagement, das auch staatlich mit einer Fördersumme von 2.500 € für förderfähige Biomasseheizanlagen belohnt wird. Weitere Informationen dazu finden Sie hier.
Abmessungen
OekoTube Inside mit Anschlußstück DN150 x 500mm
Kesselanschlussset für HVG bis 70 kW - Press
- Anschlussset für ATMOS Holzvergaser
- für 36–70 kW
- Press 35 mm
- für Kessel mit TAS
- komplettes Set
Rauchrohr Bogen Ø150 mm 90° verstellbar mit RÖ
- 2 mm Rauchrohr
- pulverbeschichtet
- einfach verstellbar durch Schnellverschluss
- Verstellbereich 90–180°
- mit Reinigunstür
- Reinigunstür mit extra Dichtung
AS Timer - für automatische Abschaltung des Heizkessels
Macht den Anheizprozess schneller beim Vergaserkessel, da nicht mehr gewartet werden muss, bis der Kessel auf Temperatur gekommen ist.

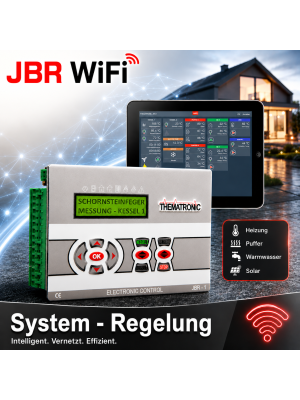

JBR 01 Systemregler - Set mit WiFi Zugang und integr. Wärmemengenzähler
