ATMOS Holzvergaser GS15
Artikelnummer
01.05.15
Verfügbarkeit:
auf Lager
- robuster Holzvergaser mit 15 kW
- preisgünstige GS Serie von ATMOS
- für Scheitholz bis 280 mm
- Mindestpuffergröße 825 Liter
- empfohlene Puffergröße 1000 Liter
- Energieeffizienzklasse A+
- robuster Holzvergaser mit 15 kW
- preisgünstige GS Serie von ATMOS
- für Scheitholz bis 280 mm
- Mindestpuffergröße 825 Liter
- empfohlene Puffergröße 1000 Liter
- Energieeffizienzklasse A+
1 x ATMOS Holzvergaser GS15
1 x Saugzuggebläse
1 x Reinigungszubehör komplett
1 x Honeywell Feuerzugsregler FR124
1 x Aschelade
1 x KFE Ventil
ATMOS GS Holzvergaserkessel
Die GS Holzvergaser von ATMOS stehen trotz ihrer fehlenden Förderfähigkeit weiterhin hoch im Kurs, da sie einen sehr soliden und bewährten Aufbau besitzen. Diese Kesselserie teilt den durchdachten Aufbau von Füllraum und Brennkammer mit der bekannten GSE Serie und erreicht ebenfalls sehr gute Wirkungsgrade sowie saubere Abgaswerte. Im Unterschied zur GSE Serie besitzt die GS Serie jedoch keinen Röhrenwärmetauscher und keinen Belimo Stellmotor, wodurch die Abgastemperatur etwas höher liegt, der Kessel aber einfacher aufgebaut und preislich günstiger ist.
Die GS Serie wird besonders dann empfohlen, wenn keine Förderung in Anspruch genommen werden kann oder bewusst auf eine Förderung verzichtet wird. Durch den einfacheren Aufbau sind diese Holzvergaser sehr langlebig, wartungsfreundlich und eine wirtschaftliche Alternative zur GSE Serie.
Bei der neuesten Generation der GS Serie hat ATMOS die Einstellung von Primär- und Sekundärluft deutlich verbessert und auf das Niveau der GSE Serie gebracht. Dadurch wird eine saubere Verbrennung mit guten Emissionswerten und hohem Wirkungsgrad erreicht, auch ohne den Einsatz eines Belimo Stellmotors.
Der GS15 ist das kleinste Modell der GS Serie und ist für kurze Holzscheite bis ca. 280 mm ausgelegt. Dadurch eignet sich dieser Kessel besonders für kleinere Heizungsanlagen, Einfamilienhäuser oder Gebäude mit geringem Wärmebedarf.
Als Volllastkessel benötigt auch der GS15 einen ausreichend dimensionierten Pufferspeicher, um einen sauberen und effizienten Betrieb zu gewährleisten.
Ausstattung:
- Holzvergaser aus hochwertigem Kesselstahl
- kompakter, robuster Kesselaufbau
- preisgünstige Alternative zur GSE Serie
- keramische Brennkammer
- V-förmige Füllraumgeometrie für saubere Vergasung
- sehr gute Abgaswerte und hoher Wirkungsgrad
- integrierter Sicherheitswärmetauscher für thermische Ablaufsicherung
- Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
- stromsparendes Saugzuggebläse
- Primär- und Sekundärluft einstellbar
- standardmäßige Pufferladeregelung
Die ATMOS GS Serie erfüllt die Anforderungen der BImSchV Stufe II, ist jedoch nicht förderfähig.

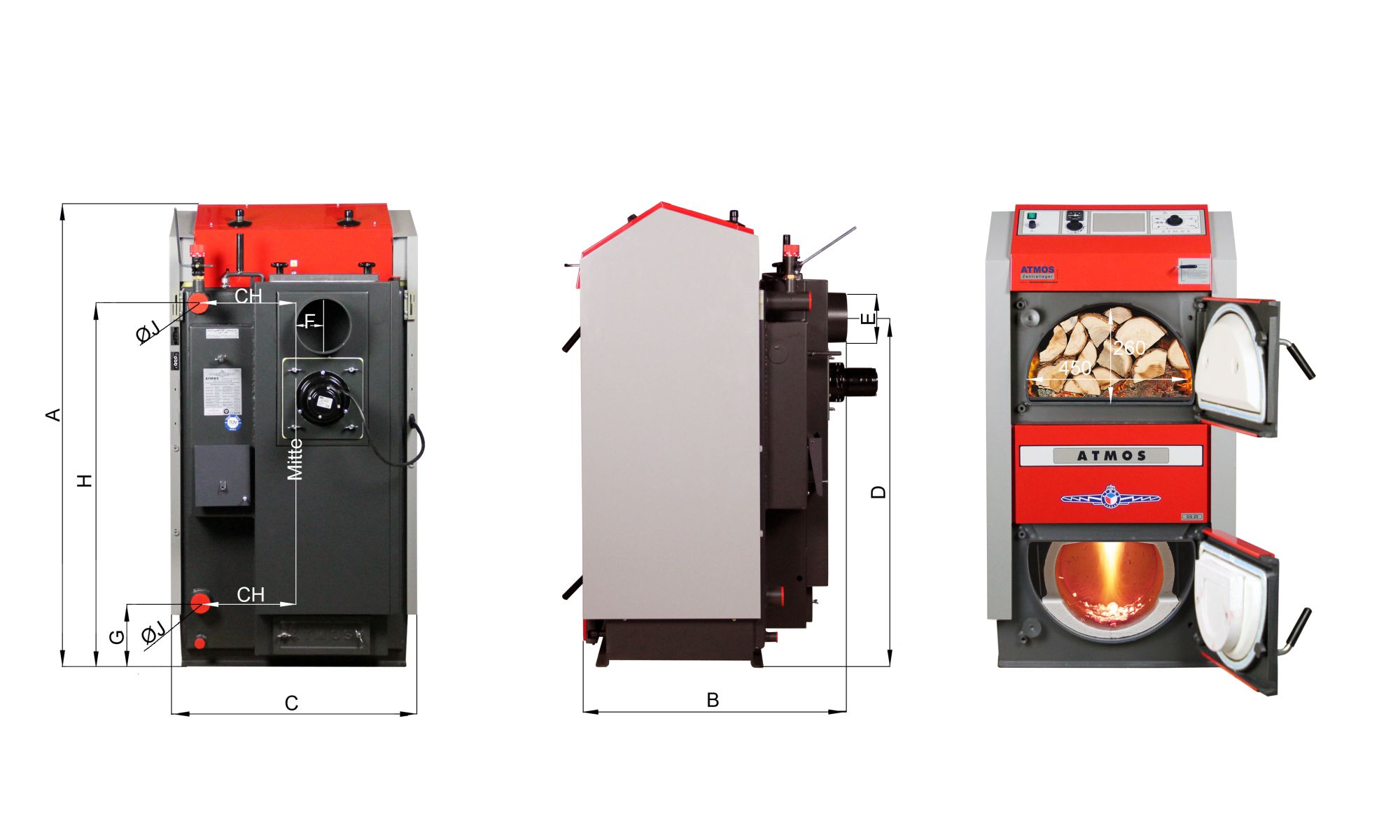

| Maße | GS15 |
| A | 1280 |
| B | 678 |
| C | 670 |
| D | 950 |
| E | 150/152 |
| F | 69 |
| G | 185 |
| H | 1008 |
| CH | 256 |
| I | 256 |
| J | 1 1/2″ |
| Technische Daten | GS15 | |||
| LEISTUNG | in kW | 15 | ||
| Energieeffizienzklasse | — | A+ | ||
| Stufe nach BlmSchV | — | II | ||
| Heizfläche | in m² | 1,8 | ||
| Brennstoffschacht Inhalt | in dm³ | 66 | ||
| Füllöffnung Abmessung | in mm | 450×260 | ||
| vorgeschriebener Schornsteinzug | in Pa | 16 | ||
| max. Arbeitsdruck Wasser | in kPa | 250 | ||
| Kesselgewicht | in kg | 302 | ||
| Abzugsrohrstutzen Durchmesser | in mm | 150/152 | ||
| Elektroteile Schutzart | IP | 20 | ||
| Elektrische Leistungsaufnahme | in W | 50 | ||
| Kessel-Wirkungsgrad | in % | 91,2 | ||
| KESSELKLASSE NACH EN 303-5 | — | 5 | ||
| Abgastemperatur bei Nennleistung | in °C | 134 | ||
| Massenstrom Abgase bei Nennleistung | in kg/s | 0,010 | ||
| Staub Emission | in mg/m³ | <15 | ||
| CO Emission | in mg/m³ | <400 | ||
| Vorgeschriebener Brennstoff | — | Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm | ||
| Durchschnittsverbrauch bei Nennleistung | in kg/h | 3,5 | ||
| Maximale Brennholzlänge | in mm | 250 | ||
| Wasservolumen im Kessel | in dm³ | 56 | ||
| Anschlussspannung | in V/Hz | 230/50 | ||
| Vorgeschriebene minimale Rücklauftemperatur | in °C | 65 | ||
| Vorgeschriebene Betriebstemperatur des Kessels | in °C | 80-90 | ||

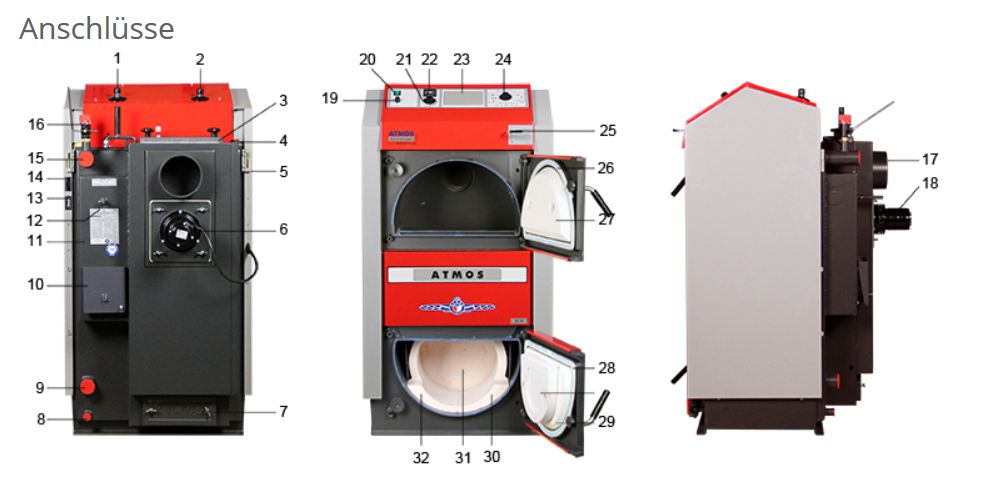

| Nr. | Bauteil | Nr. | Bauteil |
| 1. | Anschluss für thermische Ablaufsicherung | 18. | Saugzuggebläse |
| 2. | Anschluss für thermische Ablaufsicherung | 19. | STB Sicherheitsthermostat |
| 3. | oberer Reinigungsdeckel | 20. | Hauptschalter |
| 4. | Tauchhülse für thermische Ablaufsicherung | 21. | Kesselthermostat |
| 5. | Kabeleinführungsschacht | 22. | Kesselthermometer |
| 6. | Saugzuggebbäse UCJ4C52 für ATMOS GS | 23. | Schacht für Regelung |
| 7. | unterer Reinigungsdeckel | 24. | Rauchgasthermostat |
| 8. | Anschluss für Entleerungshahn ½“ | 25. | Gestänge für Anheizklappe |
| 9. | Holzvergaser – Kesselrücklauf | 26. | Türdichtung für ATMOS GS |
| 10. | Frischluftklappe | 27. | obere Türsibrale |
| 11. | Typenschild | 28. | Türdichtung |
| 12. | Primärluftgestänge | 29. | untere Türsibrale |
| 13. | Anschlussklemme – Ladepumpe | 30. | Brennkammer – rechte Seite |
| 14. | Anschlussklemme – Stromanschluss 230V | 31. | hintere Front |
| 15. | Holzvergaser – Kesselvorlauf | 32. | Brennkammer – linke Seite |
| 16. | Feuerzugsregler | ||
| 17. | Rauchrohranschluss |
8595183390502
| Bedienungsanleitung – ATMOS GS Holzvergaser |
| Ersatzteilübersicht – ATMOS GS Holzvergaser |
| Prospekt – ATMOS Holzvergaser |
| Energielabel ATMOS GS15 Holzvergaser |
Besuchen Sie unseren YouTube Kanal - Techniktresen - um sich über unsere Holzvergaser zu informieren.
