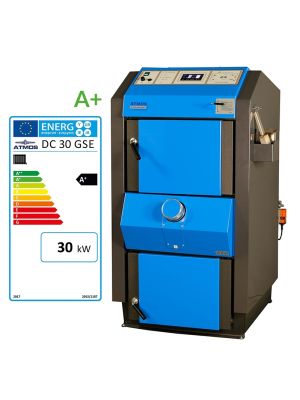

ATMOS Holzvergaser DC30GSE mit Automatikzündung

ATMOS Holzvergaser DC30GSE mit automatischer Zündung

ATMOS Holzvergaser DC30GSE mit automatischer Zündung und Türanschlag links

Artikelnummer 01.04.30-AZL

Verfügbarkeit: auf Lager

Holzvergaser mit automatischer Zündung und 29,8 kW Leistung
ACD04 Touchregelung integriert
maximale Brennholzlänge 580 mm
Energieeffizienzklasse A+
Mindestpuffergröße 1639 Liter
empfohlene Puffergröße 2200 Liter

Holzvergaser mit automatischer Zündung und 29,8 kW Leistung
ACD04 Touchregelung integriert
maximale Brennholzlänge 580 mm
Energieeffizienzklasse A+
Mindestpuffergröße 1639 Liter
empfohlene Puffergröße 2200 Liter

Anmelden

Lieferumfang
Details
Technische Details
Ean
Download & Links
Video

1 x ATMOS Holzvergaser DC30GSE mit automatischer Zündung / Türanschlag links
inkl. ACD04 Touchregelung

1 x Saugzuggebläse

1 x Reinigungszubehör komplett

1 x Honeywell Feuerzugsregler FR124

1 x Aschelade

1 x KFE Ventil

Förderhinweis: Weitere Infos: www.atmos-zentrallager.de/aktuelle-foerderung.html

Atmos DC30GSE Holzvergaser mit automatischer Zündung linke Ausführung

Der Atmos DC30GSE mit automatischer Zündung in linker Ausführung bietet hohen Komfort beim Heizen mit Scheitholz. Die linke Ausführung wird verwendet, wenn der Türanschlag auf der linken Seite benötigt wird oder die Einbausituation dies erfordert.

Die integrierte Zündanlage ermöglicht das automatische Starten des Kessels ohne manuelles Anheizen. Die Zündung erfolgt über eine Glühspirale und wird über die ACD04 Regelung gesteuert. Der Kessel kann zeitgesteuert, temperaturabhängig oder manuell gestartet werden.

Die bewährte GSE Holzvergasertechnik mit großem Abgaswärmetauscher sorgt für einen sehr hohen Wirkungsgrad und niedrige Emissionen. Die Servoklappe mit Belimo Stellmotor begrenzt automatisch die Abgastemperatur und sorgt für einen wirtschaftlichen Betrieb.

Der große Füllraum ermöglicht das Verfeuern von Scheitholz bis 580 mm Länge. Die keramische V-Form sorgt für ein sauberes Nachrutschen des Holzes und verhindert Hohlbrand. Die keramisch ausgekleidete Brennkammer sorgt für eine sehr saubere Verbrennung.

Der DC30GSE erfüllt die Anforderungen der BImSchV Stufe II und erreicht Wirkungsgrade von über 90 %. In Verbindung mit ausreichend großem Pufferspeicher arbeitet der Holzvergaser besonders effizient.

Ausstattung

automatische Zündung mit Glühspirale
ACD04 Touchregelung
linke Ausführung mit Türanschlag links
Zeitsteuerung und Puffertemperatursteuerung möglich
stromsparendes Saugzuggebläse
Belimo Stellmotor zur Abgastemperaturbegrenzung
großer Abgaswärmetauscher
keramische Brennkammer
großer Füllraum für lange Heizintervalle
integrierter Sicherheitswärmetauscher
Abschaltautomatik nach Abbrand
förderfähige Ausführung

Garantieverlängerung bis 7 Jahre möglich Details hier

Technische Daten		DC30GSE
LEISTUNG	in kW	29,8
Energieeffizienzklasse	—	A+
Stufe nach BlmSchV	—	II
Heizfläche	in m²	3,1
Brennstoffschacht Inhalt	in dm³	125
Füllöffnung Abmessung	in mm	450×260
vorgeschriebener Schornsteinzug	in Pa	20
max. Arbeitsdruck Wasser	in kPa	250
Kesselgewicht	in kg	466
Abzugsrohrstutzen Durchmesser	in mm	150/152
Elektroteile Schutzart	IP	20
Elektrische Leistungsaufnahme	in W	50
Kessel-Wirkungsgrad	in %	90,8
KESSELKLASSE NACH EN 303-5	—	3
Abgastemperatur bei Nennleistung	in °C	155
Massenstrom Abgase bei Nennleistung	in kg/s	0,017
Staub Emission	in mg/m³	10
CO Emission	in mg/m³	73
Vorgeschriebener Brennstoff	—	Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm
Durchschnittsverbrauch bei Nennleistung	in kg/h	7,1
Maximale Brennholzlänge	in mm	580
Wasservolumen im Kessel	in dm³	105
Anschlussspannung	in V/Hz	230/50
Vorgeschriebene minimale Rücklauftemperatur	in °C	65
Vorgeschriebene Betriebstemperatur des Kessels	in °C	80-90

Maße und Anschlüsse der GSE Holzvergaser

ATMOS Zentrallager GmbH

Maße	DC18GSE
A	1282
B	1030
C	680
D	946
E	150/152
F	75
G	185
H	1008
CH	256
I	256
J	1 1/2″

Nr.	Bauteil	Nr.	Bauteil
1.	Kesselkörper	21.	Röhrenwärmetauscher
2.	Füllraum	22.	Zugregler - Honeywell FR 124
3.	Brennkammer	23.	Wärmetauscher für thermische Abluafsicherung
4.	Saugzuggebläse	24.	ATMOS ACD04 - Regelung
5.	Keramikdüse	25.	Keramik - Türsibrale
6.	Schaltfeld	26.	Türdichtung
7.	STB Sicherheitsthermostat	27.	Servoklappe für Belimo Stellmotor
8.	Frischluftklappe	28.	Kondensator für Saugzuggebläse
9.	Keramik-Seitenwände Füllraum	29.	BELIMO Stellmotor
10.	Keramik-Seitenwände Kugelraum	30.	Abgasbremser (Turbulator)
11.	Dichtung der Düse	31.	Abgasbremser - nur bei DC22GSE, DC30GSE
12.	Keramik-Halbmond	32.	Hülse für Thermostate (Fühler)
13.	Anheizklappe	33.	Sicherungsschraube
14.	Keramik-hintere Front Kugelraum	34.	Zündanlage
15.	Reinigungsdeckel
16.	Blende des Feuerraumes	K	Stutzen des Rauchabzugskanals
17.	Hebel der Anheizklappe	L	Vorlauf
18.	Thermometer	M	Rücklauf
19.	Saugkanal - Luftkanal	N	Muffe für Einlasshahn
20.	Ein/AUS - Schalter	P	Muffe für den Sensor des die Kühlschleife steuernden Ventils

Schema der Zündanlage

Nr.	Bezeichnung
1	Platte der Glühspirale
2	Glühspirale
3	Zündkammer (herausnehmbar)
4	Schraubdeckel ( beim Betrieb immer fest angezogen)
5	Blindkammer (herausnehmbar)
6	Füllschaufel für Pellets
