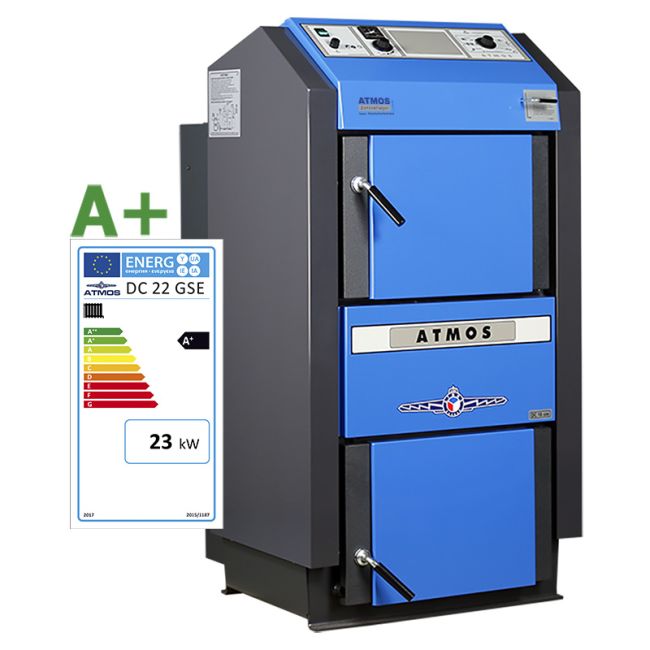

ATMOS Holzvergaser DC22GSE

Artikelnummer 01.04.22

Verfügbarkeit: auf Lager

förderfähiger Holzvergaser mit 23 kW Leistung
BImSchV Stufe II
maximale Brennholzlänge 380 mm
Energieeffizienzklasse A+
Mindestpuffergröße 1500 Liter
empfohlene Puffergröße 1800 Liter

förderfähiger Holzvergaser mit 23 kW Leistung
BImSchV Stufe II
maximale Brennholzlänge 380 mm
Energieeffizienzklasse A+
Mindestpuffergröße 1500 Liter
empfohlene Puffergröße 1800 Liter

Anmelden

Lieferumfang
Details
Technische Details
Ean
Download & Links
Video

1 x ATMOS Holzvergaser DC22GSE

1 x Saugzuggebläse

1 x Reinigungszubehör komplett

1 x Honeywell Feuerzugsregler FR124

1 x Aschelade

1 x KFE Ventil

Förderhinweis: Weitere Infos: www.atmos-zentrallager.de/aktuelle-foerderung.html

Atmos DC22GSE Holzvergaser 23 kW

Der Atmos DC22GSE ist ein Holzvergaser der GSE Serie für die effiziente Scheitholzheizung mit 38 cm Brennholzlänge. Innerhalb der Baureihe deckt die Serie Leistungen von 19 bis 49 kW ab. Das Modell DC22GSE ist für Betreiber ausgelegt, die einen kompakten Holzvergaser mit hoher Effizienz, niedrigen Emissionswerten und robuster Bauweise suchen. Diese Ausführung wird serienmäßig mit Türanschlag rechts geliefert.

Die GSE Serie nutzt eine fortschrittliche Vergasertechnik mit erweitertem Rauchgaskanal und großem Abgaswärmetauscher. Dadurch werden die Abgastemperaturen reduziert und der Wirkungsgrad gesteigert. Ergänzt wird das System durch eine Servoklappe mit Belimo Stellantrieb, die zur Begrenzung der maximalen Abgastemperatur beiträgt und den wirtschaftlichen Betrieb unterstützt.

Die keramische V-förmige Innenauskleidung fördert das saubere Nachrutschen des Holzes und unterstützt ein gleichmäßiges Abbrandverhalten. Gleichzeitig ist auch die Brennkammer keramisch ausgekleidet, was die thermische Belastbarkeit verbessert und die langlebige Konstruktion des Kessels unterstreicht.

Eigenschaften

Holzvergaser aus hochwertigem 6 und 8 mm Kesselstahl
kompakter und robuster Kesselaufbau
großer Füllraum für lange Heizintervalle
keramische Brennkammer
hoher Wirkungsgrad bei geringem Brennstoffverbrauch
einfache Bedienung und geringer Reinigungsaufwand
sehr gute Staub- und CO-Werte
separate Rauchgasthermostaten
integrierter Sicherheitswärmetauscher für thermische Ablaufsicherung
großer Abgaswärmetauscher im Rauchgaskanal
Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
optimiertes Abbrandverhalten durch V-förmige Füllraumgeometrie und reduzierte Hohlbrandgefahr
serienmäßig mit stromsparendem Saugzuggebläse
Begrenzung der maximalen Abgastemperatur über Belimo Stellmotor
standardmäßige Pufferladeregelung
förderfähige Ausführung

Garantieverlängerung bis 7 Jahre möglich. Details hier

ATMOS Zentrallager GmbH

Maße	DC22GSE
A	1282
B	830
C	680
D	946
E	150/152
F	75
G	185
H	1008
CH	256
I	256
J	1 1/2″

Technische Daten		DC22GSE
LEISTUNG	in kW	23
Energieeffizienzklasse	—	A+
Stufe nach BlmSchV	—	II
Heizfläche	in m²	2,5
Brennstoffschacht Inhalt	in dm³	85
Füllöffnung Abmessung	in mm	450×260
vorgeschriebener Schornsteinzug	in Pa	18
max. Arbeitsdruck Wasser	in kPa	250
Kesselgewicht	in kg	373
Abzugsrohrstutzen Durchmesser	in mm	150/152
Elektroteile Schutzart	IP	20
Elektrische Leistungsaufnahme	in W	50
Kessel-Wirkungsgrad	in %	90,7
KESSELKLASSE NACH EN 303-5	—	3
Abgastemperatur bei Nennleistung	in °C	158
Massenstrom Abgase bei Nennleistung	in kg/s	0,014
Staub Emission	in mg/m³	14
CO Emission	in mg/m³	140
Vorgeschriebener Brennstoff	—	Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm
Durchschnittsverbrauch bei Nennleistung	in kg/h	5,2
Maximale Brennholzlänge	in mm	380
Wasservolumen im Kessel	in dm³	73
Anschlussspannung	in V/Hz	230/50
Vorgeschriebene minimale Rücklauftemperatur	in °C	65
Vorgeschriebene Betriebstemperatur des Kessels	in °C	80-90

Nr.	Bauteil	Nr.	Bauteil
1.	Anschluss für thermische Ablaufsicherung	18.	Saugzuggebläse
2.	Anschluss für thermische Ablaufsicherung	19.	STB Sicherheitsthermostat
3.	oberer Reinigungsdeckel	20.	Hauptschalter
4.	Tauchhülse für thermische Ablaufsicherung	21.	Kesselthermostat
5.	Kabeleinführungsschacht	22.	Kesselthermometer
6.	Saugzuggebbäse UCJ4C52	23.	Schacht für Regelung
7.	unterer Reinigungsdeckel	24.	Rauchgasthermostat
8.	Anschluss für Entleerungshahn ½“	25.	Gestänge für Anheizklappe
9.	Holzvergaser – Kesselrücklauf	26.	Türdichtung
10.	Frischluftklappe	27.	obere Türsibrale
11.	Typenschild	28.	Türdichtung
12.	Primärluftgestänge	29.	untere Türsibrale
13.	Anschlussklemme – Ladepumpe	30.	Brennkammer – rechte Seite
14.	Anschlussklemme – Stromanschluss 230V	31.	hintere Front
15.	Holzvergaser – Kesselvorlauf	32.	Brennkammer – linke Seite
16.	Feuerzugsregler	33.	Rauchgasthermostat 2
17.	Rauchrohranschluss	34.	Belimo Stellantrieb

8595183306848

Bedienungsanleitung – ATMOS GSE Holzvergaser

Ersatzteilübersicht – ATMOS GSE Holzvergaser

Prospekt – ATMOS Holzvergaser

Herstellererklärung ATMOS DC22GSE

Energielabel ATMOS DC22GSE Holzvergaser

Informationen zur Förderung

Passende Praxisvideos, technische Erklärungen und weitere Einblicke zum Atmos DC22GSE Holzvergaser finden Sie auf unserem YouTube-Kanal Techniktresen.
