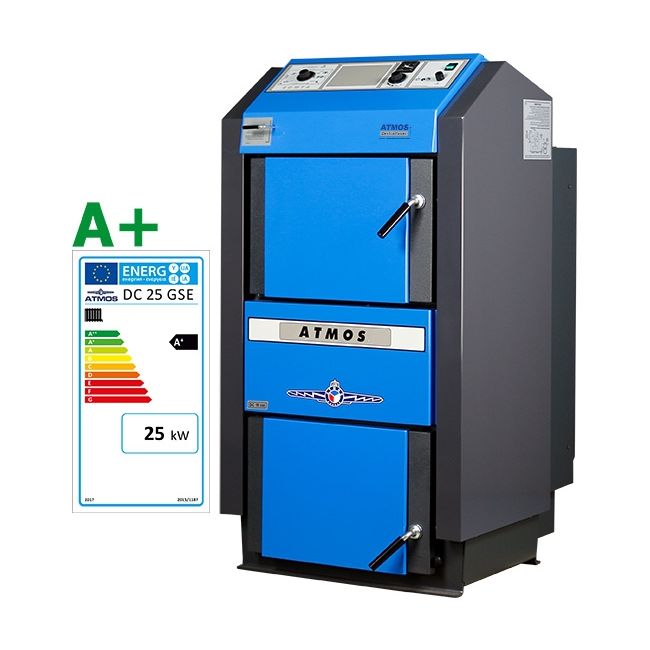

ATMOS Holzvergaser DC25GSE mit Türanschlag links

Artikelnummer 01.04.25-L-L

Verfügbarkeit: auf Lager

förderfähiger Holzvergaser mit 25 kW Leistung
Türanschlag links
BImSchV Stufe II
maximale Brennholzlänge 580 mm
Energieeffizienzklasse A+
Mindestpuffergröße 1500 Liter
empfohlene Puffergröße 2000 Liter

förderfähiger Holzvergaser mit 25 kW Leistung
Türanschlag links
BImSchV Stufe II
maximale Brennholzlänge 580 mm
Energieeffizienzklasse A+
Mindestpuffergröße 1500 Liter
empfohlene Puffergröße 2000 Liter

Anmelden

Lieferumfang
Details
Technische Details
Ean
Download & Links
Video

1 x ATMOS Holzvergaser DC25GSE neue Ausführung 530mm und Türanschlag links

1 x Saugzuggebläse

1 x Reinigungszubehör komplett

1 x Honeywell Feuerzugsregler FR124

1 x Aschelade

1 x KFE Ventil

Förderhinweis: Weitere Infos: www.atmos-zentrallager.de/aktuelle-foerderung.html

Atmos DC25GSE Holzvergaser 25 kW links

Der Atmos DC25GSE gehört zur bewährten GSE Serie und ist für die effiziente Verfeuerung von Scheitholz mit einer Länge bis 580 mm ausgelegt. Innerhalb der Baureihe decken die GSE Holzvergaser einen Leistungsbereich von 19 bis 49 kW ab. Das Modell DC25GSE richtet sich an Anwender, die einen leistungsstarken Holzvergaser mit großem Füllraum, hoher Effizienz und robuster Kesselkonstruktion suchen.

Die Vergasertechnik der GSE Serie kombiniert einen erweiterten Rauchgaskanal mit einem groß dimensionierten Abgaswärmetauscher. So wird die im Brennstoff enthaltene Energie besser genutzt, während die Abgastemperatur reduziert wird. Ergänzend sorgt die Servoklappe mit Belimo Stellmotor für die Begrenzung der maximalen Abgastemperatur und unterstützt einen wirtschaftlichen Betrieb.

Die V-förmige keramische Innenauskleidung fördert das saubere Nachrutschen des Holzes und verbessert das Abbrandverhalten. Zusätzlich ist die Brennkammer keramisch ausgekleidet. Das erhöht die thermische Belastbarkeit und trägt zur langen Lebensdauer des Kessels bei. Diese Ausführung wird mit Türanschlag links geliefert.

Eigenschaften

Holzvergaser aus hochwertigem 6 und 8 mm Kesselstahl
kompakter, robuster Kesselaufbau
großer Füllraum für lange Heizintervalle
keramische Brennkammer
hoher Wirkungsgrad bei geringem Brennstoffverbrauch
einfache Bedienung und geringer Reinigungsaufwand
hervorragende Staub- und CO-Werte
ausgestattet mit separaten Rauchgasthermostaten
integrierter Sicherheitswärmetauscher für thermische Ablaufsicherung
großer Abgaswärmetauscher im Rauchgaskanal
Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
optimales Abbrandverhalten durch V-förmige Füllraumgeometrie und Vermeidung von Hohlbrand
serienmäßig mit stromsparendem Saugzuggebläse
Begrenzung der maximalen Abgastemperatur über Belimo Stellmotor
standardmäßige Pufferladeregelung
förderfähige Ausführung

Die linke Ausführung eignet sich für Einbausituationen, in denen die Beschickung oder Bedienseite spiegelverkehrt benötigt wird.

Garantieverlängerung bis 7 Jahre möglich. Details hier

ATMOS Zentrallager GmbH

Maße	DC25GSE
A	1282
B	1030
C	680
D	946
E	150/152
F	75
G	185
H	1008
CH	256
I	256
J	1 1/2″

Technische Daten		DC25GSE
LEISTUNG	in kW	25
Energieeffizienzklasse	—	A+
Stufe nach BlmSchV	—	II
Heizfläche	in m²	3,1
Brennstoffschacht Inhalt	in dm³	125
Füllöffnung Abmessung	in mm	450×260
vorgeschriebener Schornsteinzug	in Pa	18
max. Arbeitsdruck Wasser	in kPa	250
Kesselgewicht	in kg	469
Abzugsrohrstutzen Durchmesser	in mm	150/152
Elektroteile Schutzart	IP	20
Elektrische Leistungsaufnahme	in W	50
Kessel-Wirkungsgrad	in %	90,5
KESSELKLASSE NACH EN 303-5	—	3
Abgastemperatur bei Nennleistung	in °C	132
Massenstrom Abgase bei Nennleistung	in kg/s	0,017
Staub Emission	in mg/m³	11
CO Emission	in mg/m³	97
Vorgeschriebener Brennstoff	—	Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm
Durchschnittsverbrauch bei Nennleistung	in kg/h	6
Maximale Brennholzlänge	in mm	580
Wasservolumen im Kessel	in dm³	105
Anschlussspannung	in V/Hz	230/50
Vorgeschriebene minimale Rücklauftemperatur	in °C	65
Vorgeschriebene Betriebstemperatur des Kessels	in °C	80-90

Nr.	Bauteil	Nr.	Bauteil
1.	Anschluss für thermische Ablaufsicherung	18.	Saugzuggebläse
2.	Anschluss für thermische Ablaufsicherung	19.	STB Sicherheitsthermostat
3.	oberer Reinigungsdeckel	20.	Hauptschalter
4.	Tauchhülse für thermische Ablaufsicherung	21.	Kesselthermostat
5.	Kabeleinführungsschacht	22.	Kesselthermometer
6.	Saugzuggebbäse UCJ4C52	23.	Schacht für Regelung
7.	unterer Reinigungsdeckel	24.	Rauchgasthermostat
8.	Anschluss für Entleerungshahn ½“	25.	Gestänge für Anheizklappe
9.	Holzvergaser – Kesselrücklauf	26.	Türdichtung
10.	Frischluftklappe	27.	obere Türsibrale
11.	Typenschild	28.	Türdichtung
12.	Primärluftgestänge	29.	untere Türsibrale
13.	Anschlussklemme – Ladepumpe	30.	Brennkammer – rechte Seite
14.	Anschlussklemme – Stromanschluss 230V	31.	hintere Front
15.	Holzvergaser – Kesselvorlauf	32.	Brennkammer – linke Seite
16.	Feuerzugsregler	33.	Rauchgasthermostat 2
17.	Rauchrohranschluss	34.	Belimo Stellantrieb
