Atmos KC16S Kohlevergaser

Artikelnummer 01.12.16

Verfügbarkeit: auf Lager

Kohlevergaser 18 kW
für Braunkohlebrikett
BImSchV Stufe II
Energieklasse C
empfohlene Puffergröße ca. 800 Liter

Kohlevergaser 18 kW
für Braunkohlebrikett
BImSchV Stufe II
Energieklasse C
empfohlene Puffergröße ca. 800 Liter

Anmelden

Lieferumfang
Details
Technische Details
Ean
Download & Links
Video

1 x ATMOS Kohlevergaser KC16S

1 x Saugzuggebläse

1 x Reinigungszubehör komplett

1 x Honeywell Feuerzugsregler FR124

1 x Aschelade

1 x KFE Ventil

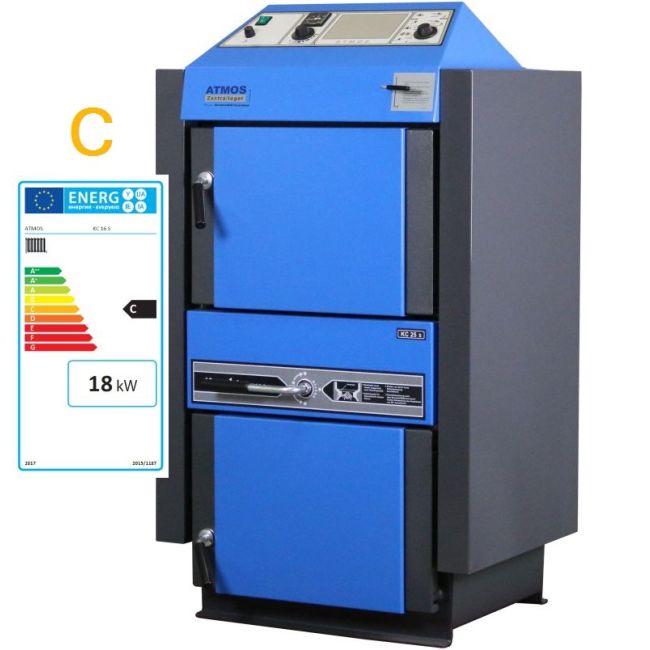

ATMOS KC16S Kohlevergaser

Der ATMOS KC16S ist ein kompakter Kohlevergaser mit 18 kW Leistung und gehört zur bewährten KC Serie von ATMOS. Dieser Kessel ist für den Betrieb mit Braunkohlebriketts ausgelegt und erfüllt die Anforderungen der BImSchV Stufe II. Durch seine robuste Bauweise und den klassischen Vergaseraufbau arbeitet der Kessel sehr stabil und erreicht einen guten Wirkungsgrad.

Der konstruktive Aufbau der KC Serie orientiert sich am bewährten Prinzip der ATMOS Holzvergaserkessel. Füllraum, Brennkammer und Wärmetauscher sind ähnlich aufgebaut wie bei den bekannten Vergaserkesseln von ATMOS und sorgen für ein ruhiges Abbrandverhalten sowie eine saubere Verbrennung. Ein wesentlicher Unterschied liegt in der besonders stabil ausgeführten Düse und Brennkammer. Beim KC Kessel kommen zusätzliche Gusselemente zum Einsatz, die für die dauerhaft höheren Temperaturen beim Betrieb mit Kohle ausgelegt sind und eine lange Lebensdauer gewährleisten.

Ein großer Vorteil der KC Serie ist der mechanische Drehrost. Über den Fronthebel kann die Asche während des Betriebes einfach in die Brennkammer bewegt werden und anschließend über die Aschelade entnommen werden. Gerade beim Betrieb mit Kohle erleichtert dies die Reinigung erheblich und sorgt für einen gleichmäßigen Abbrand.

Da der KC16S als Kohlekessel zugelassen ist, ist der Betrieb auch ohne Pufferspeicher möglich. Für einen gleichmäßigeren Betrieb und eine bessere Nutzung der erzeugten Wärme empfiehlt ATMOS dennoch den Einsatz eines Pufferspeichers. Dadurch wird der Wirkungsgrad verbessert und der Komfort erhöht.

Optional kann der Kessel mit zusätzlichen Regelungen wie AS-Timer oder JBR erweitert werden, um den Bedienkomfort zu erhöhen und den Heizbetrieb besser zu überwachen.

Eigenschaften

Kohlevergaser aus hochwertigem Kesselstahl
für Braunkohlebriketts zugelassen
Vergaseraufbau ähnlich der ATMOS Holzvergasertechnik
besonders robuste Düse mit Gusselementen
keramische Brennkammer
Drehrost mit Hebelbedienung
integrierter Sicherheitswärmetauscher
Saugzuggebläse serienmäßig
einfach zu reinigen
Pufferbetrieb möglich
sehr langlebige Konstruktion

Garantieverlängerung bis 7 Jahre möglich Details hier

ATMOS Zentrallager GmbH

Maße	ATMOS KC16S
A	1185
B	658
C	675
D	874
E	150/152
F	65
G	208
H	933
CH	212
J	1 1/2″

Technische Daten		KC16S
LEISTUNG	in kW	18
Energieeffizienzklasse	—	C
Stufe nach BlmSchV	—	II
Heizfläche	in m²	1,6
Brennstoffschacht Inhalt	in dm³	50
Füllöffnung Abmessung	in mm	450 x 260
vorgeschriebener Schornsteinzug	in Pa	16
Kmax. Arbeitsdruck Wasser	in kPa	250
Kesselgewicht	in kg	275
Abzugsrohrstutzen Durchmesser	in mm	150/152
Elektroteile Schutzart	IP	20
Elektrische Leistungsaufnahme	in W	50
Kessel-Wirkungsgrad	in %	88,5
KESSELKLASSE NACH EN 303-5	—	3
Abgastemperatur bei Nennleistung	in °C	165
Massenstrom Abgase bei Nennleistung	in kg/s	0,010
Staub Emission	in mg/m³	17
CO Emission	in mg/m³	265
Vorgeschriebener Brennstoff	—	Braunkohlebriketts
Ersatzbrennstoff	—	Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm x Füllraumlänge
Durchschnittsverbrauch bei Nennleistung	in kg/h	3,3
Maximale Brennholzlänge	in mm	230
Wasservolumen im Kessel	in dm³	37
Anschlussspannung	in V/Hz	230/50
Vorgeschriebene minimale Rücklauftemperatur	in °C	65
Vorgeschriebene Betriebstemperatur des Kessels	in °C	80-90

Nr.	Bauteil	Nr.	Bauteil
1.	Anschluss für thermische Ablaufsicherung	17.	Feuerzugsregler
2.	Anschluss für thermische Ablaufsicherung	18.	Rauchrohranschluss
3.	oberer Reinigungsdeckel	19.	Anheizklappe
4.	Tauchhülse für thermische Ablaufsicherung	20.	Hauptschalter
5.	Saugzuggebläse	21.	Kesselthermostat
6.	Sekundärlufteinstellung	22.	Einbauschacht für Regelung
7.	unterer Reinigungsdeckel	23.	Rauchgasthermostat
8.	Anschluss für Entleerungshahn ½“	24.	Gestänge für Anheizklappe
9.	Kohlevergaser – Kesselrücklauf	25.	Türdichtung
10.	Frischluftklappe	26.	obere Türsibrale
11.	Typenschild	27.	Türdichtung
12.	Primärluftgestänge	28.	untere Türsibrale
13.	Anschlussklemme – Ladepumpe	29.	keramische Halbmond
14.	Anschlussklemme – Stromanschluss 230V	30.	Brennkammer – li.+re. Seite
15.	Kohlevergaser – Kesselvorlauf	31.	hintere Front
16.	Anheizklappe
