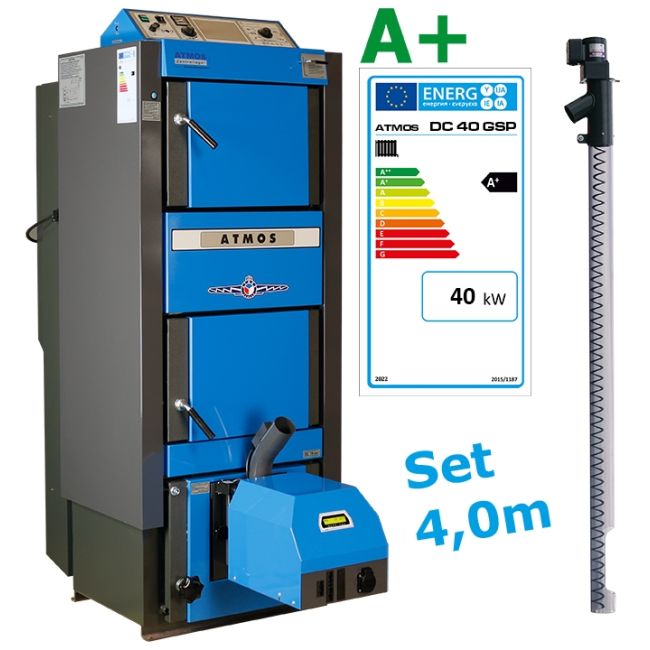

ATMOS Kombikessel DC40GSP Set 4,0m Förderschnecke

Artikelnummer 01.02.40-5

Verfügbarkeit: auf Lager

1 x DC40GSP

1 x ATMOS Brenner A45 Model GSP

1 x Förderschnecke 4,0 m

1 x Saugzuggebläse

1 x Reinigungszubehör komplett

1 x Honeywell Feuerzugsregler

1 x KFE Ventil

1 x DC40GSP

1 x ATMOS Brenner A45 Model GSP

1 x Förderschnecke 4,0 m

1 x Saugzuggebläse

1 x Reinigungszubehör komplett

1 x Honeywell Feuerzugsregler

1 x KFE Ventil

Anmelden

Lieferumfang
Details
Technische Details
Ean
Download & Links

1 x DC40GSP

1 x ATMOS Brenner A45 Model GSP

1 x Förderschnecke 4,0 m

1 x Saugzuggebläse

1 x Reinigungszubehör komplett

1 x Honeywell Feuerzugsregler

1 x KFE Ventil

ATMOS GSP Kombikessel für Holz und Pellet

Die GSP-Serie von ATMOS vereint das Beste aus zwei Welten: effizientes Pelletheizen und kostengünstiges Holzheizen - und das auf minimaler Stellfläche. Ideal für Standorte mit begrenztem Platzangebot bietet diese Serie eine praktische Lösung für Nutzer, die nicht zwei separate Kessel aufstellen können. Für beengte Räumlichkeiten ist unser platzsparendes Silo eine ästhetische und funktionale Ergänzung zu Ihrer Heizanlage. Zudem sind vier Türanschlagsvarianten verfügbar, um selbst in engsten Verhältnissen die optimale Installation zu ermöglichen.

Die Kombikessel kombinieren den bewährten Aufbau der GSE Serie mit einer effizienten Brennkammer, ausgestattet mit einem A25GSP oder A45GSP Brenner. Diese Brenner können mit einer pneumatischen Brennerschalenreinigung nachgerüstet werden, was die Wartung vereinfacht.

Im Fokus stehen die Modelle DC25GSP und DC30GSP, die für Halbmeterscheite (58 cm) geeignet sind, während der neue DC40GSP sogar 78 cm lange Holzscheite verarbeiten kann. Der kleinere DC18GSP ist für 38 cm Scheite konzipiert. Die GSP-Serie erfüllt mühelos die BImSchV Stufe 2 und zeichnet sich durch eine automatische Umschaltung auf Pelletbetrieb aus, sobald das Holz vollständig verbrannt ist. Dies gewährleistet eine nahtlose Energieversorgung durch Überwachung des Puffers.

Für eine moderne Steuerung im Pelletbetrieb ist unsere JBR1 WiFi Systemregler ideal, die den Kesselbetrieb auch aus der Ferne per Smartphone regeln und überwachen kann. Alternativ sorgt das mitgelieferte PM Set für ein effizientes Puffermanagement.

Ausgestattet mit Dual-Belimo

Der ATMOS GSP Kombikessel hat einen Belimostellantrieb der 2 Funktionen erfüllt. Zum einen fährt er die Luftzufuhr im Stückgutbetrieb auf eine reduzierte Stellung, wenn eine definierte Abgastemperatur erreicht wird. Damit wird der hohe Wirkungsgrad des Kessels sichergestellt. Bei der anderen Funktion schließt der Belimo zu 100% die selbe Luftklappe, wenn der Kessel im Pelletbetrieb ist. Dadurch gibt es keine verfälschten Abgaswerte und der Kessel kann ohne Umbaumaßnahmen eingestellt und gemessen werden.

Pelletbrenner A25 GSP

Der neue ATMOS A25GSP Pelletbrenner hat im Unterschied zum normalen A25 Brenner einen Belimo – Stellmotor, welcher den Luftkanal zu 100% schließt, wenn der GSP Kessel im Holzbetrieb ist. Dadurch wird eine Luftzirkulation durch den Pelletbrenner vermieden, sodass der Kessel sofort im Holzbetrieb gemessen und eingestellt werden kann. Eine automatische Umschaltung nach Abbrand des Holzes in den Pelletbetrieb ist daher uneingeschränkt möglich.

EIGENSCHAFTEN:

kompakter Heizkessel in der Kombination Holz & Pellet
geringe Stellfläche erforderlich
automatisches Umschalten nach Abbrand des Holzes in den Pelletbetrieb
BEG förderfähig
nur 1 Rauchrohrabgang zum Anschluss an den Schornstein
große Fülltür 450 x 260 mm im Holzvergaserbereich
optimales Abbrandverhalten durch V—förmige Füllraumgeometrie und Vermeidung von Hohlbrand
Kombikessel aus hochwertigem 6 incl. 8 mm Kesselstahl
integrierter Sicherheitswärmetauscher
1/2" für thermische Ablaufsicherung

ATMOS Zentrallager GmbH

Maße	ATMOS DC40GSP
A	1765
B	1230
C	680
D	1445
E	150/152
F	430
G	204
H	1507
CH	256
I	87
J	1 1/2″

Technische Daten		DC40GSP
LEISTUNG – Holz	in kW	40
LEISTUNG – Pellet	in kW	9-30
Energieeffizienzklasse	—	A+
Stufe nach BlmSchV	—	II
Heizfläche	in m²	4,9
Brennstoffschacht Inhalt	in dm³	160
Füllraum Abmessungen	in mm	450 x 260
vorgeschriebener Schornsteinzug	in Pa	22
max. Arbeitsdruck Wasser	in kPa	250
Kesselgewicht	in kg	768
Abzugsrohrstutzen Durchmesser	in mm	150/152
Elektroteile Schutzart	IP	20
Elektrische Leistungsaufnahme – bei Pellet – Start	in W	530
Elektrische Leistungsaufnahme – bei Pellet – Betrieb	in W	97
Kessel-Wirkungsgrad – Holz	in %	91,0
Kessel-Wirkungsgrad – Pellet	in %	92,8
KESSELKLASSE NACH EN 303-5	—	5
Abgastemperatur bei Nennleistung – Holz	in °C	152
Abgastemperatur bei Nennleistung – Pellet	in °C	116
Massenstrom Abgase bei Nennleistung – Holz	in kg/s	0,023
Massenstrom Abgase bei Nennleistung – Pellet	in kg/s	0,015
Vorgeschriebener Brennstoff – Holz	—	Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm x 530mm Länge
Vorgeschriebener Brennstoff – Pellet	—	Qualitative Holzpellets mit Durchmesser von 6 – 8 mm Länge mit einem Heizwert von 16-19 MJ/kg
Durchschnittsverbrauch bei Nennleistung – Holz	in kg/h	10
Durchschnittsverbrauch bei Nennleistung – Pellet	in kg/h	3,5
Maximale Brennholzlänge	in mm	730
Wasservolumen im Kessel	in dm³	131
Anschlussspannung	in V/Hz	230/50
Vorgeschriebene minimale Rücklauftemperatur	in °C	65
Vorgeschriebene Betriebstemperatur des Kessels	in °C	80-90

Nr.	Bauteil	Nr.	Bauteil
1.	Anschluss für thermische Ablaufsicherung	24.	Betriebsartenschalter
2.	Anschluss für thermische Ablaufsicherung	25.	Thermometer
3.	oberer Reinigungsdeckel	26.	Kesselthermostat
4.	Kabeleinführung	27.	Schacht für Regelungseinbau
5.	Rauchrohranschluss	28.	Rauchgasthermostat
6.	Saugzuggebläse	29.	Gestänge für Anheizklappe
7.	mittlere Reinigungsdeckel	30.	obere Türsibrale
8.	unterer Reinigungsdeckel	31.	Türdichtung
9.	Kessel – Entleerung	32.	Türdichtung
10.	Kessel – Rücklauf	33.	keramischer Halbmond
11.	Fühlerstecker mit Kabel für Brenner	34.	untere Türsibrale
12.	Brennerstecker	35.	große Türdichtung
13.	Reservestecker	36.	Pelletbrennkammer linke Seite
14.	Belimo Dualstellantrieb	37.	hintere Front Pelletbrennkammer
15.	Frischluftklappe	38.	Pelletbrennkammer rechte Seite
16.	Typenschild mit Seriennummer	39.	Brennkammer linke Seite
17.	Anschluss Ladepumpe	40.	Brennkammer rechte Seite
18.	Anschluss Stromzufuhr 230V	41.	Brennkammer hintere Front
19.	Kabeleinführung	42.	Verriegelungstaster
20.	Kessel – Vorlauf	43.	STB Sicherheitsthermostat
21.	Anschluss Feuerzugsregler	44.	Gestänge für Anheizklappe
22.	Hauptschalter	45.	Hebel für Anheizklappe
23.	Hauptsicherung
