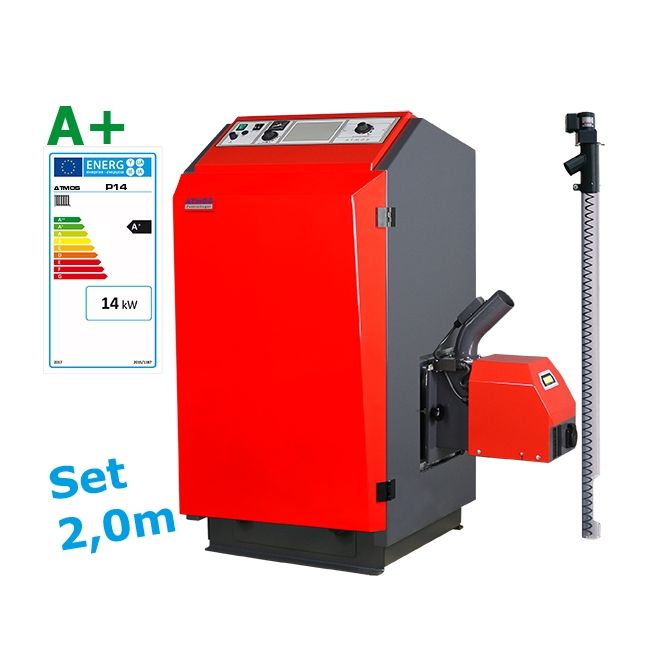

ATMOS P14 Pelletkessel 14 kW – Set mit Förderschnecke 2,0 m
Artikelnummer
01.01.14-2
Verfügbarkeit:
auf Lager
- Pelletkessel mit 14 kW Leistung
- Set mit Förderschnecke 2,0 m
- Energieeffizienzklasse A+
- Wirkungsgrad über 90 %
- Empfohlene Puffergröße 800 Liter
- Pelletkessel mit 14 kW Leistung
- Set mit Förderschnecke 2,0 m
- Energieeffizienzklasse A+
- Wirkungsgrad über 90 %
- Empfohlene Puffergröße 800 Liter
- 1 x ATMOS P14
- 1 x Pelletbrenner A25
- 1 x Förderschnecke 2,0 m
- 1 x Reinigungszubehör
- 1 x KFE Ventil
ATMOS P14 Pelletkessel – flexible Komplettlösung mit Förderschnecke
Der ATMOS P14 ist ein moderner Pelletkessel mit 14 kW Leistung und eignet sich ideal für Einfamilienhäuser und kleinere Heizsysteme. Mit einem Wirkungsgrad von über 90 %, robuster Bauweise und zuverlässiger Brennertechnik bietet er eine effiziente und komfortable Lösung für das automatische Heizen mit Holzpellets.
Dieses Set wird mit einer Förderschnecke 2,0 m geliefert und eignet sich besonders für mittlere Entfernungen zwischen Pelletlager und Heizkessel. Damit lässt sich eine Pelletanlage flexibel und zuverlässig umsetzen – auch bei etwas größerem Abstand zum Lager.
Flexible Montage des Pelletbrenners
Der ATMOS Pelletbrenner A25 kann wahlweise links oder rechts am Kessel montiert werden. Dadurch passt sich der Kessel optimal an die Gegebenheiten im Heizraum an und bleibt jederzeit gut zugänglich.
Effiziente Verbrennung und niedrige Emissionen
Der P14 erfüllt die Anforderungen der BImSchV Stufe II und überzeugt durch sehr gute Abgaswerte. Die ausgereifte Technik sorgt für einen stabilen Betrieb und einen geringen Pelletverbrauch.
Komfort durch moderne Regelung
Mit der optionalen JBR Regelung von Thematronic kann der Kessel nicht nur überwacht, sondern auch aktiv gesteuert werden. Über Internetzugriff lassen sich Einstellungen bequem aus der Ferne anpassen.
Erweiterbar für mehr Komfort
Optional kann der Kessel mit automatischer Ascheaustragung und Pressluftreinigung ausgestattet werden. Diese Funktionen reduzieren den Wartungsaufwand deutlich.
Weitere Varianten des ATMOS P14
Der Kessel ist auch mit 130 mm Rauchrohranschluss erhältlich. Zusätzlich gibt es die Compact Variante, die bereits mit Ascheaustragung, Pressluftreinigung und Pumpenbaugruppe ausgestattet ist.
Empfohlene Pufferspeichergröße
Für den optimalen Betrieb empfehlen wir beim ATMOS P14 einen Pufferspeicher mit ca. 800 Litern Inhalt. Dies sorgt für längere Laufzeiten und einen effizienteren Betrieb.
EIGENSCHAFTEN:
- Pelletkessel aus hochwertigem Kesselstahl
- ATMOS Pelletbrenner A25 im Lieferumfang
- Brenner links oder rechts montierbar
- Wirkungsgrad über 90 %
- Abgaswärmetauscher mit Turbulatoren
- sehr gute Emissionswerte
- automatischer Pelletbetrieb
- Förderschnecke 2,0 m im Lieferumfang
- ideal für mittlere Förderwege
- optional Ascheaustragung möglich
- optional Pressluftreinigung möglich
- optional JBR Regelung mit Fernsteuerung
- Compact Variante mit erweitertem Komfort erhältlich
- auch mit 130 mm Rauchrohranschluss erhältlich
B770

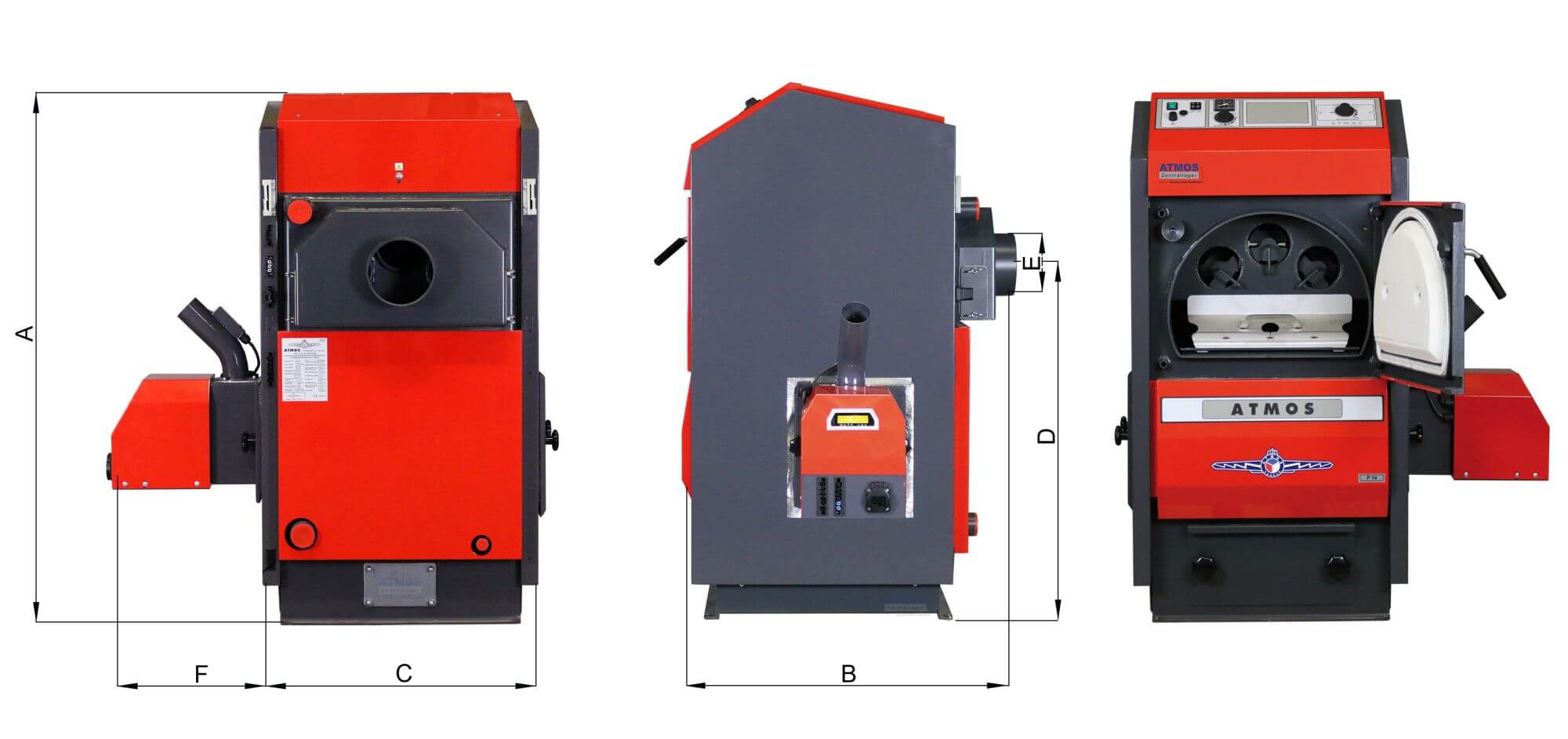

| Maße | ATMOS P14 |
| A | 1207 |
| B | 770 |
| C | 620 |
| D | 801 |
| E | 150/152 |
| F | 370 |
| Technische Daten | P14 | |||
| LEISTUNG | in kW | 14 | ||
| Energieeffizienzklasse | — | A+ | ||
| Stufe nach BlmSchV | — | II | ||
| Heizfläche | in m² | 1,7 | ||
| Füllöffnung Abmessung | in mm | 270×450 | ||
| vorgeschriebener Schornsteinzug | in Pa | 16 | ||
| max. Arbeitsdruck Wasser | in kPa | 250 | ||
| Kesselgewicht | in kg | 225 | ||
| Abzugsrohrstutzen Durchmesser | in mm | 152 / 150 | ||
| Elektroteile Schutzart | IP | 20 | ||
| Elektrische Leistungsaufnahme – bei Start | in W | 522 | ||
| Elektrische Leistungsaufnahme – bei Betrieb | in W | 42 | ||
| Kessel-Wirkungsgrad | in % | 90,3 | ||
| KESSELKLASSE NACH EN 303-5 | — | 3 | ||
| Abgastemperatur bei Nennleistung | in °C | 127 | ||
| Massenstrom Abgase bei Nennleistung | in kg/s | 0,011 | ||
| Staub Emission | in mg/m³ | 9 | ||
| CO Emission | in mg/m³ | 169 | ||
| Vorgeschriebener Brennstoff | — | Qualitative Holzpellets mit Durchmesser von 6 – 8 mm Länge mit Heizwert 15 – 18 MJ/kg |
||
| Durchschnittsverbrauch bei Nennleistung | in kg/h | 3,5 | ||
| Wasservolumen im Kessel | in dm³ | 56 | ||
| Anschlussspannung | in V/Hz | 230/50 | ||
| Vorgeschriebene minimale Rücklauftemperatur | in °C | 65 | ||
| Vorgeschriebene Betriebstemperatur des Kessels | in °C | 80-90 | ||

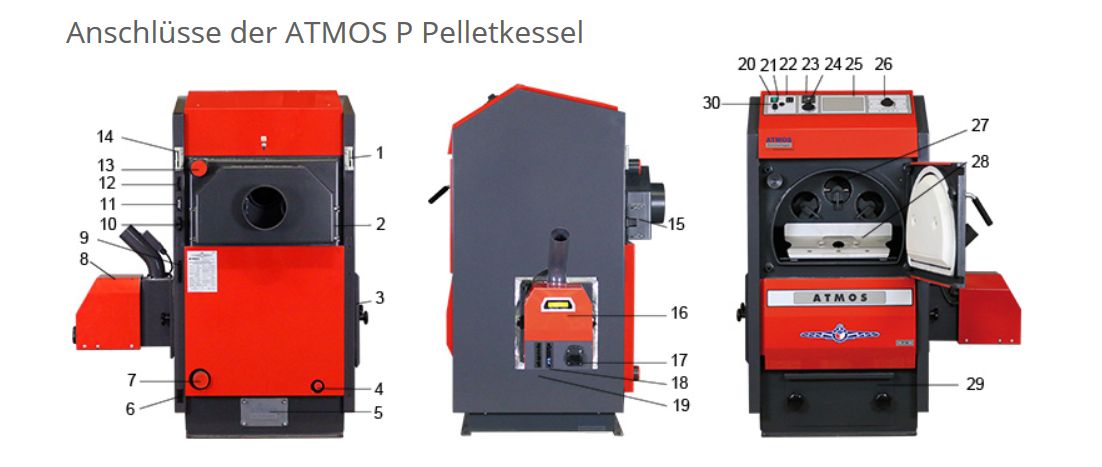

| Nr. | Bauteil | Nr. | Bauteil |
| 1. | Kabel bzw. Fühlereinführung | 16. | Display vom ATMOS A25 Pelletbrenner |
| 2. | Reinigungsdeckel für Rauchgaskanal links | 17. | Steckdose für Förderschnecke |
| 3. | Verschlussdeckel für Brenneröffnung | 18. | Stecker für Fühler |
| 4. | Anschluss für Entleerungventil | 19. | Stecker für Verbindung zum ATMOS Pelletkessel |
| 5. | Öffnung für optionale automatische Ascheaustragung | 20. | Hautschalter |
| 6. | elektr. Anschluss für Ascheaustragung | 21. | Hauptsicherung 6,3A |
| 7. | Anschluss für Laderücklauf | 22. | Doppelschalter für Brenneranforderung Ascheaustragung |
| 8. | ATMOS Pelletbrenner A25 | 23. | ATMOS Kesselthermometer |
| 9. | Anschluss für Brennerkabel | 24. | Kesselthermostat |
| 10. | Brückenstecker für externe Brenneranforderung | 25. | Einsatzmöglichkeit für Heizkreisregelung |
| 11. | elektr. Anschluss für Ladepumpe | 26. | Ladepumpenthermostat |
| 12. | Stromzufuhr | 27. | Abgaswärmetauscher mit Turbulatoren |
| 13. | Anschluss Ladevorlauf | 28. | Abgasbremsblech |
| 14. | Kabel bzw. Fühlereinführung | 29. | Aschekasten |
| 15. | Reinigungsdeckel für Rauchgaskanal rechts | 30. | STB Sicherheitsthermostat |
8595183306169
Mehr Informationen zu ATMOS Heizkesseln, Tipps zur richtigen Einstellung, Montagehinweise und Praxisvideos finden Sie auf unserem YouTube-Kanal Techniktresen. Dort zeigen wir regelmäßig den Aufbau, die Inbetriebnahme und den richtigen Betrieb von ATMOS Holzvergasern, Pelletkesseln und Heizsystemen.
Jetzt Kanal ansehen und keine neuen Videos verpassen.

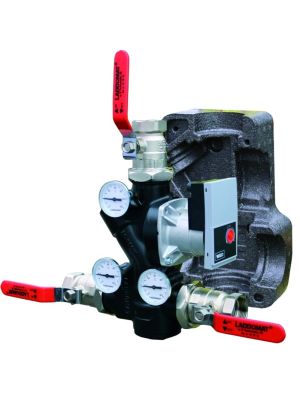

Laddomat 21/100 mit Wilo PARA 8m 78°C 15 - 35kW
- Laddomat 21-100 Pumpengruppe
- für ATMOS Holzvergaser
- für Kessel bis 35 kW
- mit Hocheffizienzpumpe
- Thermoeinsatz 78°C
Nur mit Rücklaufanhebung verlängert sich die Garantie auf den Kesselkörper von 2 auf 5 bzw. 7 Jahre.
Kesselsicherheitsgruppe 1" 2,5 bar mit Isolierung
- Kesselsicherheitsgruppe 2,5 bar
- Anschluss 1" IG
- mit Manometer, Schnellentlüfter und Sicherheitsventil
- für ATMOS Holzvergaser und Pelletkessel
Hinweis: ATMOS schreibt den Einsatz einer Kesselsicherheitsgruppe mit max. 2,5 bar vor. Bei Verwendung einer Sicherheitsgruppe mit höherem Ansprechdruck entfällt der Garantieanspruch auf den Kesselkörper.

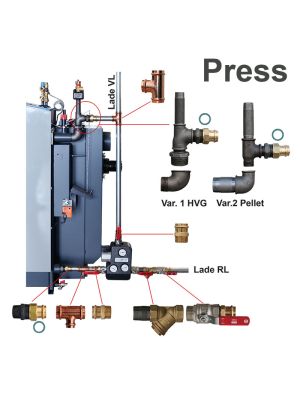

Kesselanschlussset für Pelletkessel ohne TAS bis 31 kW Pressausführung
- passend für Pelletkessel ohne TAS
- Pressausführung CU 28 mm
- für Kessel bis 31 kW
- komplettes Anschlussset für Heizkessel

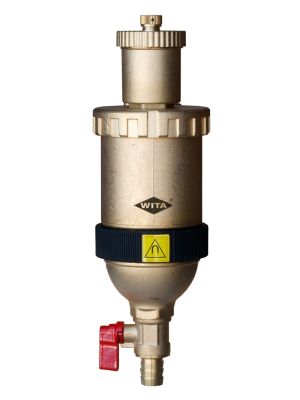

Schlammabscheider 1" DN25 für Heizungsanlage
- Schlammabscheider 1"
- für sauberes Heizungswasser
- schützt Pumpe und Ventile
- Messinggehäuse
- für Heizungsanlagen geeignet
Abgasthermometer DN 80mm x 150mm
- Anzeigebereich 0-500°C
- inkl. Klemmkonus
Partikelabscheider - OekoTube Inside 150 x 500
Um die Emission von Feinstaub aus Heizanlagen zu minimieren und staatlichen Auflagen gerecht zu werden, wird ein Partikelabscheider direkt am Abgasrohr des Heizkessels installiert. Je nach Kesseltyp können diese die Feinstaubemissionen um 80 – 95% reduzieren und leisten somit einen wertvollen Beitrag zum Umweltschutz.
Ein Engagement, das auch staatlich mit einer Fördersumme von 2.500 € für förderfähige Biomasseheizanlagen belohnt wird. Weitere Informationen dazu finden Sie hier.
Abmessungen
OekoTube Inside mit Anschlußstück DN150 x 500mm
Zugbegrenzer für Verbindungsstück
- - zur nachträglichen Montage auf dem Verbindungsstück
- - passend für die Rohrgrößen Ø130mm bis Ø 180mm
Rauchrohr Bogen Ø150 mm 90° verstellbar mit RÖ
- 2 mm Rauchrohr
- pulverbeschichtet
- einfach verstellbar durch Schnellverschluss
- Verstellbereich 90–180°
- mit Reinigunstür
- Reinigunstür mit extra Dichtung
JBR 01 Systemregler - Set mit WiFi Zugang und integr. Wärmemengenzähler
Die JBR Systemregelung steuert den kompletten Kesselbetrieb, bis zu 2 gemischte Heizkreise, die WW Bereitung, Solar sowie einen Zweitkessel.
Features:
Sobald die Regelung per Wlan mit dem Internet verbunden wurde, kann der Fachmann alle Einstellungen für Kessel und Heizsystem bequem aus der Ferne vornehmen.
Die benutzerfreundliche Online-Oberfläche überzeugt Anwender mit einem übersichtlichen Layout sowie vielfältigen Einstell- und Auswertungsmöglicheiten seiner gesamten Heizanlage.
Durch den integrierten Wärmemengenzähler erfüllt die JBR die Vorgaben für die Heizkesselförderung von BAFA und KfW.
Es ist somit kein zusätzlicher Wärmemengenzähler erforderlich!
Pumpengruppe "AT-HK 2" mit Wita HE OEM4 60-25-180
- Heizkreispumpengruppe für Heizkörper u. FBH
- Hocheffizienz-Pumpe Wita OEM4 60-25-180
- inkl. 3 Wegemischer und Mischermotor 230V
- inkl. Isoliergehäuse
- inkl. Anschlussverschraubung
PAW Pufferspeicher 800 Liter mit Isolierung
Pufferspeicher für Heizung und Warmwasserbereitung
Inhalt: 800 Liter
Hochleistungswärmetauscher aus Kupfer
für Hygiene - Warmwasserbereitung
inkl. 120 mm Vliesisolierung
incl. Fühlerklemmleisten
mit optimierter Anschlussbelegung

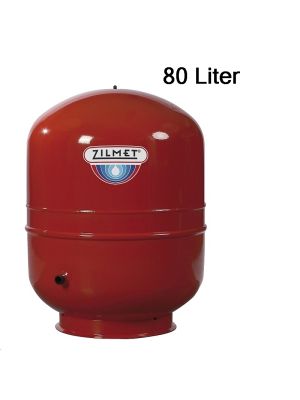

Ausdehnungsgefäss Zilmet Heizung 80 Liter
Anschluss: 1“
Vordruck: 2,5 bar
max. Betriebsdruck: 6 bar
Pelletsilo 250 Liter - Farbe rot
- Abmessungen 480 x 480 x 1250 (L/B/H)
- Inhalt 250L ca. 165 kg Pellet
- entspricht ca. 82 Liter Heizöl

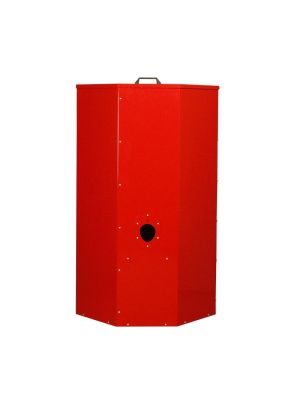

Pelletsilo 500 Liter - Farbe rot
