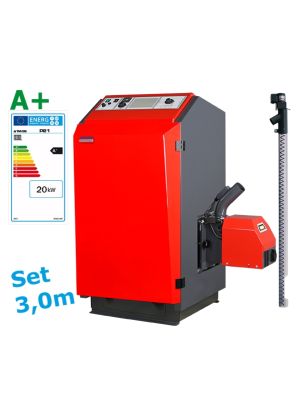

ATMOS P14 Pelletkessel 14 kW – Set mit Förderschnecke 3,0 m
Artikelnummer
01.01.14-4
Verfügbarkeit:
auf Lager
- Pelletkessel mit 14 kW Leistung
- Set mit Förderschnecke 3,0 m
- Energieeffizienzklasse A+
- Wirkungsgrad über 90 %
- empfohlene Puffergröße 800 Liter
- Pelletkessel mit 14 kW Leistung
- Set mit Förderschnecke 3,0 m
- Energieeffizienzklasse A+
- Wirkungsgrad über 90 %
- empfohlene Puffergröße 800 Liter
1 x P14
1 x ATMOS Brenner A25
1 x Förderschnecke 3,0 m
1 x Reinigungszubehör komplett
1 x KFE Ventil
ATMOS P14 Pelletkessel – Komplettset mit Förderschnecke 3,0 m
Der ATMOS P14 ist ein moderner Pelletkessel mit 14 kW Leistung und eignet sich ideal für Einfamilienhäuser und kompakte Heizsysteme. Mit einem Wirkungsgrad von über 90 %, robuster Bauweise und zuverlässiger Brennertechnik sorgt er für einen effizienten und komfortablen Pelletbetrieb.
Dieses Set wird mit einer Förderschnecke 3,0 m geliefert und eignet sich besonders für größere Entfernungen zwischen Pelletlager und Heizkessel. Damit bietet es maximale Flexibilität bei der Planung der Anlage.
Flexible Montage des Pelletbrenners
Der ATMOS Pelletbrenner A25 kann links oder rechts am Kessel montiert werden. Dadurch lässt sich der Kessel optimal an den Heizraum anpassen und bleibt jederzeit gut zugänglich.
Komfort durch moderne Regelung
Mit der optionalen JBR Regelung von Thematronic kann der Kessel nicht nur überwacht, sondern auch aktiv gesteuert werden. Über Internetzugriff lassen sich Einstellungen bequem aus der Ferne anpassen.
Effizient und sauber im Betrieb
Der P14 erfüllt die Anforderungen der BImSchV Stufe II und überzeugt durch sehr gute Abgaswerte sowie einen sparsamen Pelletverbrauch.
Weitere Varianten verfügbar
Der ATMOS P14 ist auch mit 130 mm Rauchrohranschluss erhältlich. Zusätzlich gibt es die Compact Variante mit erweitertem Lieferumfang (Pressluftreinigung, Ascheaustragung und Pumpenbaugruppe).
Empfohlene Pufferspeichergröße
Für den optimalen Betrieb empfehlen wir beim ATMOS P14 einen Pufferspeicher mit ca. 800 Litern.
EIGENSCHAFTEN:
- Pelletkessel aus hochwertigem Kesselstahl
- ATMOS Pelletbrenner A25 im Lieferumfang
- Brenner links oder rechts montierbar
- Wirkungsgrad über 90 %
- Abgaswärmetauscher mit Turbulatoren
- sehr gute Emissionswerte
- automatischer Pelletbetrieb
- Förderschnecke 3,0 m im Lieferumfang
- ideal für größere Förderstrecken
- optional Ascheaustragung möglich
- optional Pressluftreinigung möglich
- optional JBR Regelung mit Fernsteuerung
- Compact Variante mit erweitertem Zubehör erhältlich
- auch mit 130 mm Rauchrohranschluss erhältlich
B770
| Maße | ATMOS P14 |
| A | 1207 |
| B | 770 |
| C | 620 |
| D | 801 |
| E | 150/152 |
| F | 370 |
| Technische Daten | P14 | |||
| LEISTUNG | in kW | 14 | ||
| Energieeffizienzklasse | — | A+ | ||
| Stufe nach BlmSchV | — | II | ||
| Heizfläche | in m² | 1,7 | ||
| Füllöffnung Abmessung | in mm | 270×450 | ||
| vorgeschriebener Schornsteinzug | in Pa | 16 | ||
| max. Arbeitsdruck Wasser | in kPa | 250 | ||
| Kesselgewicht | in kg | 225 | ||
| Abzugsrohrstutzen Durchmesser | in mm | 152 / 150 | ||
| Elektroteile Schutzart | IP | 20 | ||
| Elektrische Leistungsaufnahme – bei Start | in W | 522 | ||
| Elektrische Leistungsaufnahme – bei Betrieb | in W | 42 | ||
| Kessel-Wirkungsgrad | in % | 90,3 | ||
| KESSELKLASSE NACH EN 303-5 | — | 3 | ||
| Abgastemperatur bei Nennleistung | in °C | 127 | ||
| Massenstrom Abgase bei Nennleistung | in kg/s | 0,011 | ||
| Staub Emission | in mg/m³ | 9 | ||
| CO Emission | in mg/m³ | 169 | ||
| Vorgeschriebener Brennstoff | — | Qualitative Holzpellets mit Durchmesser von 6 – 8 mm Länge mit Heizwert 15 – 18 MJ/kg |
||
| Durchschnittsverbrauch bei Nennleistung | in kg/h | 3,5 | ||
| Wasservolumen im Kessel | in dm³ | 56 | ||
| Anschlussspannung | in V/Hz | 230/50 | ||
| Vorgeschriebene minimale Rücklauftemperatur | in °C | 65 | ||
| Vorgeschriebene Betriebstemperatur des Kessels | in °C | 80-90 | ||
| Nr. | Bauteil | Nr. | Bauteil |
| 1. | Kabel bzw. Fühlereinführung | 16. | Display vom ATMOS A25 Pelletbrenner |
| 2. | Reinigungsdeckel für Rauchgaskanal links | 17. | Steckdose für Förderschnecke |
| 3. | Verschlussdeckel für Brenneröffnung | 18. | Stecker für Fühler |
| 4. | Anschluss für Entleerungventil | 19. | Stecker für Verbindung zum ATMOS Pelletkessel |
| 5. | Öffnung für optionale automatische Ascheaustragung | 20. | Hautschalter |
| 6. | elektr. Anschluss für Ascheaustragung | 21. | Hauptsicherung 6,3A |
| 7. | Anschluss für Laderücklauf | 22. | Doppelschalter für Brenneranforderung Ascheaustragung |
| 8. | ATMOS Pelletbrenner A25 | 23. | ATMOS Kesselthermometer |
| 9. | Anschluss für Brennerkabel | 24. | Kesselthermostat |
| 10. | Brückenstecker für externe Brenneranforderung | 25. | Einsatzmöglichkeit für Heizkreisregelung |
| 11. | elektr. Anschluss für Ladepumpe | 26. | Ladepumpenthermostat |
| 12. | Stromzufuhr | 27. | Abgaswärmetauscher mit Turbulatoren |
| 13. | Anschluss Ladevorlauf | 28. | Abgasbremsblech |
| 14. | Kabel bzw. Fühlereinführung | 29. | Aschekasten |
| 15. | Reinigungsdeckel für Rauchgaskanal rechts | 30. | STB Sicherheitsthermostat |
8595183306169
Mehr Informationen zu ATMOS Heizkesseln, Tipps zur richtigen Einstellung und Praxisvideos finden Sie auf unserem YouTube-Kanal Techniktresen.
