Atmos DC30GSE Holzvergaser mit Türanschlag links
Artikelnummer
01.04.30-L
Verfügbarkeit:
auf Lager
- förderfähiger Holzvergaser mit 29,8 kW Leistung
- BImSchV Stufe II
- maximale Brennholzlänge 580 mm
- Energieeffizienzklasse A+
- Mindestpuffergröße 1639 Liter
- empfohlene Puffergröße 2200 Liter
- förderfähiger Holzvergaser mit 29,8 kW Leistung
- BImSchV Stufe II
- maximale Brennholzlänge 580 mm
- Energieeffizienzklasse A+
- Mindestpuffergröße 1639 Liter
- empfohlene Puffergröße 2200 Liter
1 x ATMOS Holzvergaser DC30GSE mit Türanschlag Links
1 x Saugzuggebläse
1 x Reinigungszubehör komplett
1 x Honeywell Feuerzugsregler FR124
1 x Aschelade
1 x KFE Ventil
Förderhinweis: Weitere Infos: www.atmos-zentrallager.de/aktuelle-foerderung.html
Atmos DC30GSE Holzvergaser 30 kW linke Ausführung
Der Atmos DC30GSE in linker Ausführung gehört zur leistungsstarken GSE Serie und ist für die effiziente Verfeuerung von Scheitholz bis 580 mm Länge ausgelegt. Die linke Ausführung wird verwendet, wenn der Türanschlag auf der linken Seite benötigt wird und die Einbausituation dies erfordert.
Mit einer Leistung von knapp 30 kW eignet sich dieser Holzvergaser besonders für größere Einfamilienhäuser, Mehrfamilienhäuser oder landwirtschaftliche Gebäude mit höherem Wärmebedarf. Die moderne Vergasertechnik mit großem Abgaswärmetauscher sorgt für einen sehr hohen Wirkungsgrad bei gleichzeitig niedrigen Emissionen.
Die Servoklappe mit Belimo Stellmotor begrenzt die Abgastemperatur automatisch und sorgt für einen besonders effizienten Betrieb. Der große Füllraum ermöglicht lange Heizintervalle und komfortables Nachlegen von Scheitholz.
Die keramische V-förmige Innenauskleidung unterstützt das Nachrutschen des Holzes und verhindert Hohlbrand. Die keramisch ausgekleidete Brennkammer sorgt für hohe Temperaturen und eine saubere Verbrennung.
Der DC30GSE erfüllt die Anforderungen der BImSchV Stufe II und erreicht Wirkungsgrade von über 90 %. In Verbindung mit ausreichend großem Pufferspeicher ist ein sehr effizienter und emissionsarmer Betrieb möglich.
Eigenschaften
- Holzvergaser aus hochwertigem 6 und 8 mm Kesselstahl
- linke Ausführung mit Türanschlag links
- großer Füllraum für lange Heizintervalle
- keramische Brennkammer
- hoher Wirkungsgrad bei geringem Brennstoffverbrauch
- sehr gute Staub- und CO-Werte
- stromsparendes Saugzuggebläse
- separater Rauchgasthermostat
- integrierter Sicherheitswärmetauscher
- großer Abgaswärmetauscher im Rauchgaskanal
- Abschaltautomatik nach Abbrand
- Belimo Stellmotor zur Abgastemperaturbegrenzung
- Pufferladeregelung serienmäßig
- förderfähige Ausführung
Garantieverlängerung bis 7 Jahre möglich. Details hier

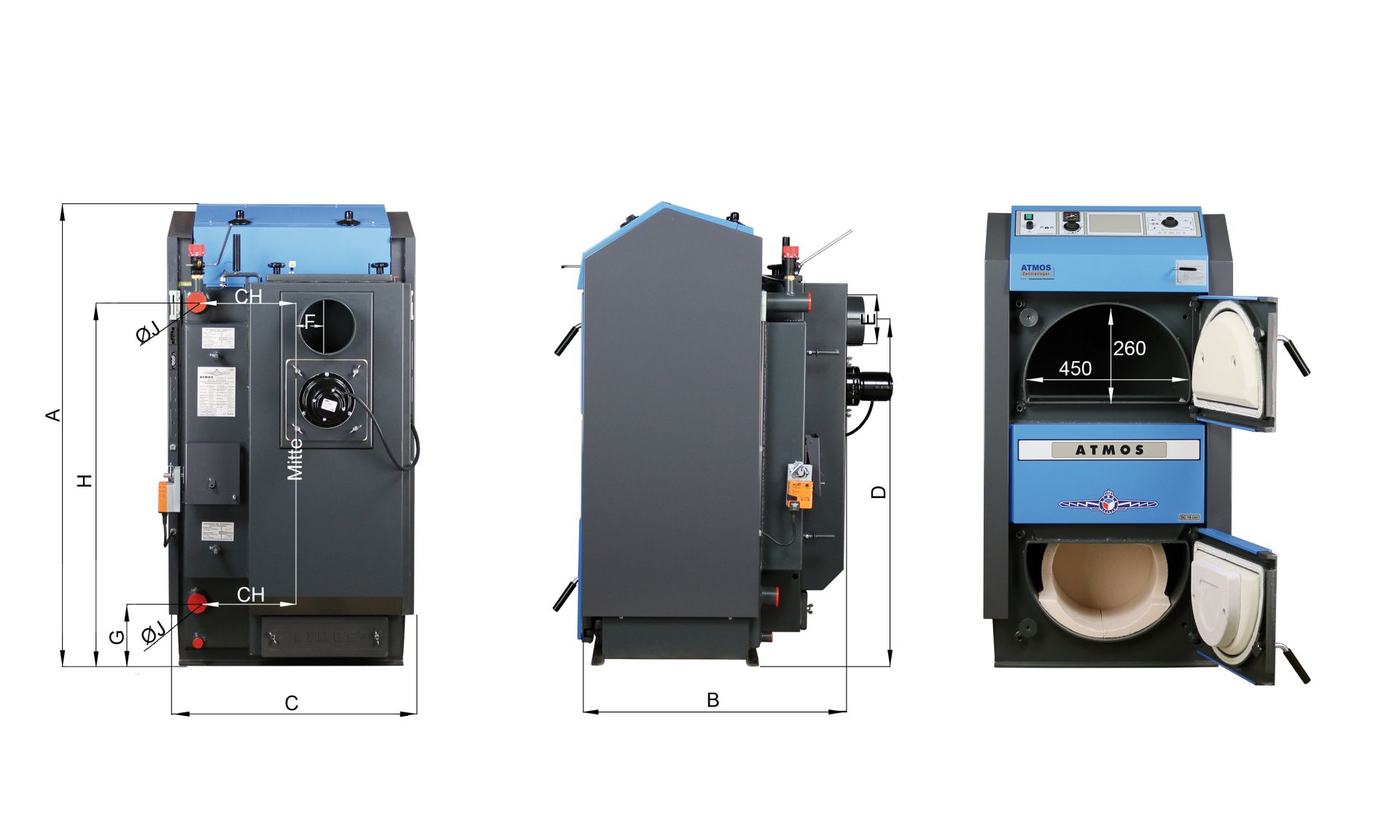

| Maße | DC30GSE |
| A | 1282 |
| B | 1030 |
| C | 680 |
| D | 946 |
| E | 150/152 |
| F | 75 |
| G | 185 |
| H | 1008 |
| CH | 256 |
| I | 256 |
| J | 1 1/2″ |
| Technische Daten | DC30GSE | |
| LEISTUNG | in kW | 29,8 |
| Energieeffizienzklasse | — | A+ |
| Stufe nach BlmSchV | — | II |
| Heizfläche | in m² | 3,1 |
| Brennstoffschacht Inhalt | in dm³ | 125 |
| Füllöffnung Abmessung | in mm | 450×260 |
| vorgeschriebener Schornsteinzug | in Pa | 20 |
| max. Arbeitsdruck Wasser | in kPa | 250 |
| Kesselgewicht | in kg | 466 |
| Abzugsrohrstutzen Durchmesser | in mm | 150/152 |
| Elektroteile Schutzart | IP | 20 |
| Elektrische Leistungsaufnahme | in W | 50 |
| Kessel-Wirkungsgrad | in % | 90,8 |
| KESSELKLASSE NACH EN 303-5 | — | 3 |
| Abgastemperatur bei Nennleistung | in °C | 155 |
| Massenstrom Abgase bei Nennleistung | in kg/s | 0,017 |
| Staub Emission | in mg/m³ | 10 |
| CO Emission | in mg/m³ | 73 |
| Vorgeschriebener Brennstoff | — | Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm |
| Durchschnittsverbrauch bei Nennleistung | in kg/h | 7,1 |
| Maximale Brennholzlänge | in mm | 580 |
| Wasservolumen im Kessel | in dm³ | 105 |
| Anschlussspannung | in V/Hz | 230/50 |
| Vorgeschriebene minimale Rücklauftemperatur | in °C | 65 |
| Vorgeschriebene Betriebstemperatur des Kessels | in °C | 80-90 |

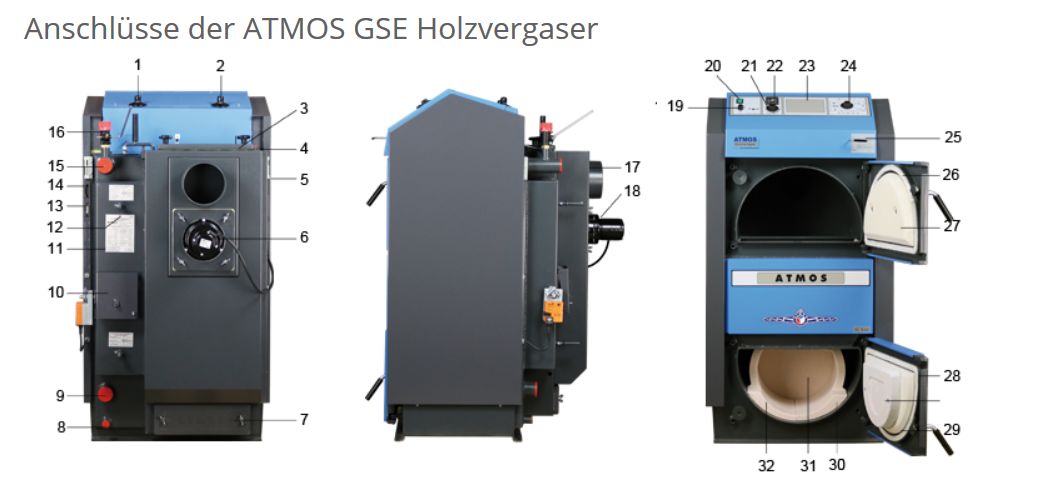

| Nr. | Bauteil | Nr. | Bauteil |
| 1. | Anschluss für thermische Ablaufsicherung | 18. | Saugzuggebläse |
| 2. | Anschluss für thermische Ablaufsicherung | 19. | STB Sicherheitsthermostat |
| 3. | oberer Reinigungsdeckel | 20. | Hauptschalter |
| 4. | Tauchhülse für thermische Ablaufsicherung | 21. | Kesselthermostat |
| 5. | Kabeleinführungsschacht | 22. | Kesselthermometer |
| 6. | Saugzuggebbäse UCJ4C52 | 23. | Schacht für Regelung |
| 7. | unterer Reinigungsdeckel | 24. | Rauchgasthermostat |
| 8. | Anschluss für Entleerungshahn ½“ | 25. | Gestänge für Anheizklappe |
| 9. | Holzvergaser – Kesselrücklauf | 26. | Türdichtung |
| 10. | Frischluftklappe | 27. | obere Türsibrale |
| 11. | Typenschild | 28. | Türdichtung |
| 12. | Primärluftgestänge | 29. | untere Türsibrale |
| 13. | Anschlussklemme – Ladepumpe | 30. | Brennkammer – rechte Seite |
| 14. | Anschlussklemme – Stromanschluss 230V | 31. | hintere Front |
| 15. | Holzvergaser – Kesselvorlauf | 32. | Brennkammer – linke Seite |
| 16. | Feuerzugsregler | 33. | Rauchgasthermostat 2 |
| 17. | Rauchrohranschluss | 34. | Belimo Stellantrieb |
8595183306770
Auf unserem YouTube-Kanal Techniktresen finden Sie weitere Videos, technische Erklärungen und Praxistipps rund um ATMOS Holzvergaser.
