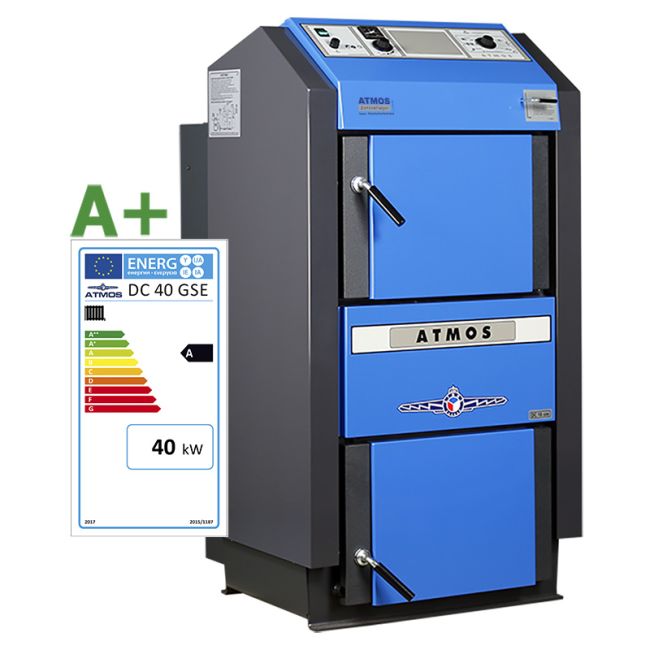

ATMOS Holzvergaser DC40GSE
Artikelnummer
01.04.40
Verfügbarkeit:
auf Lager
- Holzvergaser mit 40 kW Leistung
- BImSchV Stufe II
- maximale Brennholzlänge 580 mm
- Energieeffizienzklasse A+
- Mindestpuffergröße 2200 Liter
- empfohlene Puffergröße 3000 Liter
- Holzvergaser mit 40 kW Leistung
- BImSchV Stufe II
- maximale Brennholzlänge 580 mm
- Energieeffizienzklasse A+
- Mindestpuffergröße 2200 Liter
- empfohlene Puffergröße 3000 Liter
1 x ATMOS Holzvergaser DC40GSE
1 x Saugzuggebläse
1 x Reinigungszubehör komplett
1 x Honeywell Feuerzugsregler FR124
1 x Aschelade
1 x KFE Ventil
Förderhinweis: Weitere Infos: www.atmos-zentrallager.de/aktuelle-foerderung.html
Atmos DC40GSE Holzvergaser 40 kW
Der Atmos DC40GSE ist ein leistungsstarker Holzvergaser für große Einfamilienhäuser, Mehrfamilienhäuser und landwirtschaftliche Gebäude. Mit 40 kW Leistung und großem Füllraum eignet sich dieser Kessel besonders für Anlagen mit hohem Wärmebedarf.
Die bewährte GSE Vergasertechnik mit großem Abgaswärmetauscher sorgt für einen hohen Wirkungsgrad und niedrige Emissionen. Durch die automatische Abgastemperaturregelung über den Belimo Stellmotor arbeitet der Kessel besonders effizient.
Der große Füllraum ermöglicht das Verfeuern von Scheitholz bis 580 mm Länge und sorgt für lange Heizintervalle. Die keramische V-Form im Füllraum verhindert Hohlbrand und sorgt für ein sauberes Nachrutschen des Holzes.
Die keramisch ausgekleidete Brennkammer ist für hohe Temperaturen ausgelegt und gewährleistet eine sehr saubere Verbrennung. Der DC40GSE erfüllt die Anforderungen der BImSchV Stufe II und erreicht Wirkungsgrade von rund 90 %.
Eigenschaften
- Holzvergaser aus hochwertigem 6 und 8 mm Kesselstahl
- robuster und langlebiger Kesselaufbau
- großer Füllraum für lange Heizintervalle
- keramische Brennkammer
- hoher Wirkungsgrad bei geringem Brennstoffverbrauch
- sehr gute Staub- und CO-Werte
- stromsparendes Saugzuggebläse
- separater Rauchgasthermostat
- integrierter Sicherheitswärmetauscher
- großer Abgaswärmetauscher im Rauchgaskanal
- Abschaltautomatik nach Abbrand
- Belimo Stellmotor zur Abgastemperaturbegrenzung
- Pufferladeregelung serienmäßig
Garantieverlängerung bis 7 Jahre möglich Details hier
| Maße | DC40GSE |
| A | 1431 |
| B | 1120 |
| C | 680 |
| D | 1092 |
| E | 150/152 |
| F | 75 |
| G | 185 |
| H | 1152 |
| CH | 256 |
| I | 256 |
| J | 2″ |
| Technische Daten | DC40GSE | |
| LEISTUNG | in kW | 40 |
| Energieeffizienzklasse | — | A+ |
| Stufe nach BlmSchV | — | II |
| Heizfläche | in m² | 3,8 |
| Brennstoffschacht Inhalt | in dm³ | 170 |
| Füllöffnung Abmessung | in mm | 450×260 |
| vorgeschriebener Schornsteinzug | in Pa | 22 |
| max. Arbeitsdruck Wasser | in kPa | 250 |
| Kesselgewicht | in kg | 548 |
| Abzugsrohrstutzen Durchmesser | in mm | 150/152 |
| Elektroteile Schutzart | IP | 20 |
| Elektrische Leistungsaufnahme | in W | 50 |
| Kessel-Wirkungsgrad | in % | 90,0 |
| KESSELKLASSE NACH EN 303-5 | — | 3 |
| Abgastemperatur bei Nennleistung | in °C | 175 |
| Massenstrom Abgase bei Nennleistung | in kg/s | 0,021 |
| Staub Emission | in mg/m³ | 9 |
| CO Emission | in mg/m³ | 100 |
| Vorgeschriebener Brennstoff | — | Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm |
| Durchschnittsverbrauch bei Nennleistung | in kg/h | 10 |
| Maximale Brennholzlänge | in mm | 580 |
| Wasservolumen im Kessel | in dm³ | 112 |
| Anschlussspannung | in V/Hz | 230/50 |
| Vorgeschriebene minimale Rücklauftemperatur | in °C | 65 |
| Vorgeschriebene Betriebstemperatur des Kessels | in °C | 80-90 |
| Nr. | Bauteil | Nr. | Bauteil |
| 1. | Anschluss für thermische Ablaufsicherung | 18. | Saugzuggebläse |
| 2. | Anschluss für thermische Ablaufsicherung | 19. | STB Sicherheitsthermostat |
| 3. | oberer Reinigungsdeckel | 20. | Hauptschalter |
| 4. | Tauchhülse für thermische Ablaufsicherung | 21. | Kesselthermostat |
| 5. | Kabeleinführungsschacht | 22. | Kesselthermometer |
| 6. | Saugzuggebbäse UCJ4C52 | 23. | Schacht für Regelung |
| 7. | unterer Reinigungsdeckel | 24. | Rauchgasthermostat |
| 8. | Anschluss für Entleerungshahn ½“ | 25. | Gestänge für Anheizklappe |
| 9. | Holzvergaser – Kesselrücklauf | 26. | Türdichtung |
| 10. | Frischluftklappe | 27. | obere Türsibrale |
| 11. | Typenschild | 28. | Türdichtung |
| 12. | Primärluftgestänge | 29. | untere Türsibrale |
| 13. | Anschlussklemme – Ladepumpe | 30. | Brennkammer – rechte Seite |
| 14. | Anschlussklemme – Stromanschluss 230V | 31. | hintere Front |
| 15. | Holzvergaser – Kesselvorlauf | 32. | Brennkammer – linke Seite |
| 16. | Feuerzugsregler | 33. | Rauchgasthermostat 2 |
| 17. | Rauchrohranschluss | 34. | Belimo Stellantrieb |
8595183306879
